NPO CPO光互連的器件開發與測試
在數據傳輸需求和功耗效率挑戰日益增長的今天，維度科技引領共封裝光學(CPO/NPO)技術的革新，為超大規模數據中心提供全面的檢測解決方案。我們的目標是確保CPO/NPO技術在實際應用中實現最高的性能和可靠性標準。
方案描述
在數據傳輸需求和功耗效率挑戰日益增長的今天，維度科技引領共封裝光學(CPO/NPO)技術的革新，為超大規模數據中心提供全面的檢測解決方案。我們的目標是確保CPO/NPO技術在實際應用中實現最高的性能和可靠性標準。

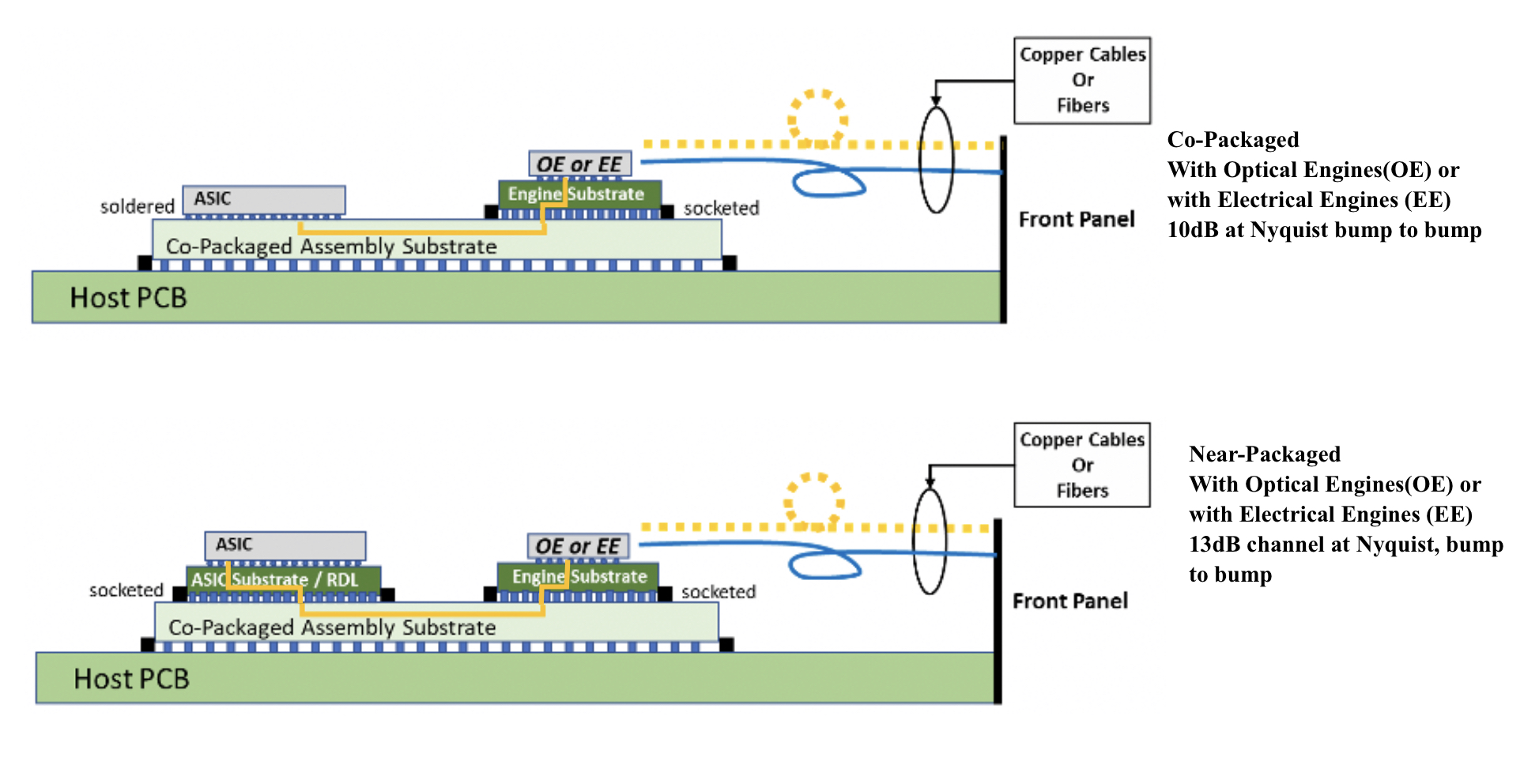

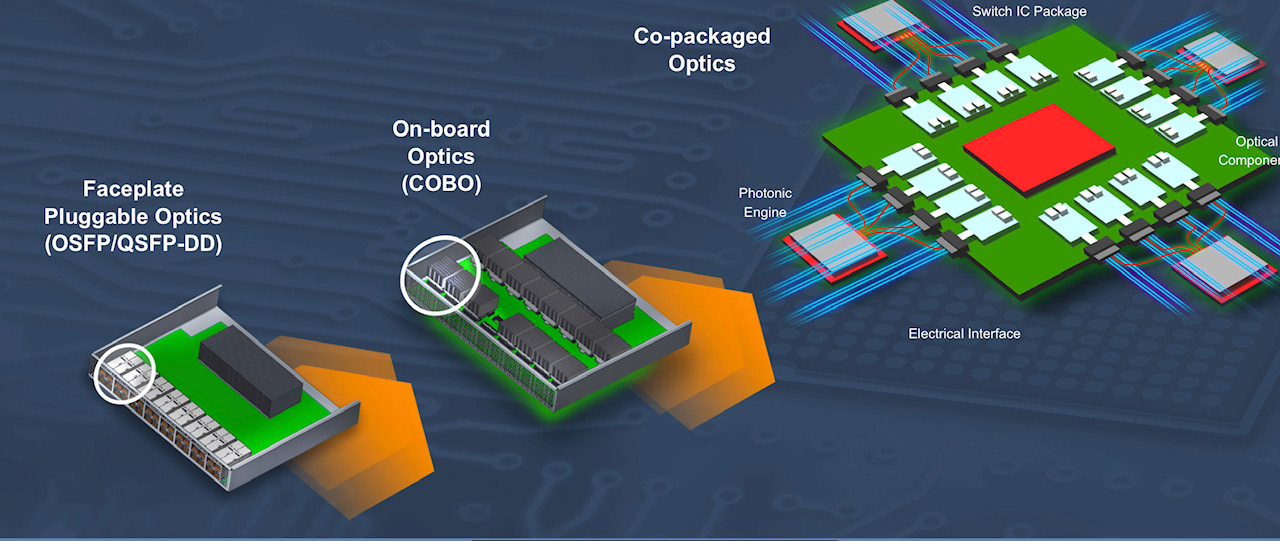

CPO/NPO共封裝技術評估與檢測
CPO/NPO技術的評估與檢測關鍵在于ASIC內部交換芯片和光模塊之間的微型連接器，我們專注于測試整體系統的光電信號傳輸質量和光學端口的綜合性能。
光引擎光信號測試
- 評估光數字信號質量，基于800GBASE標準。
- 使用TDECQ作為PAM4波形評估指標。
維度科技全新推出的BERT 800高速誤碼發生器與CDR 800時鐘恢復儀能夠適配CPO模塊400G/800G的高速光信號評估。
CPO交換模塊以太網信號測試
· 評估范圍：涵蓋物理層及以上層級的性能評估。

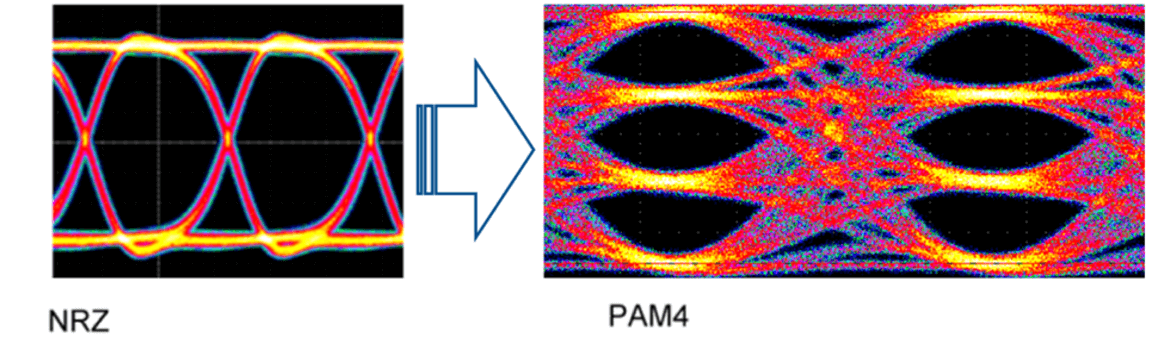

· 測試方法：采用PAM4調制和400GBASE光信號，重點評估無誤碼數據傳輸和FEC算法的效率。

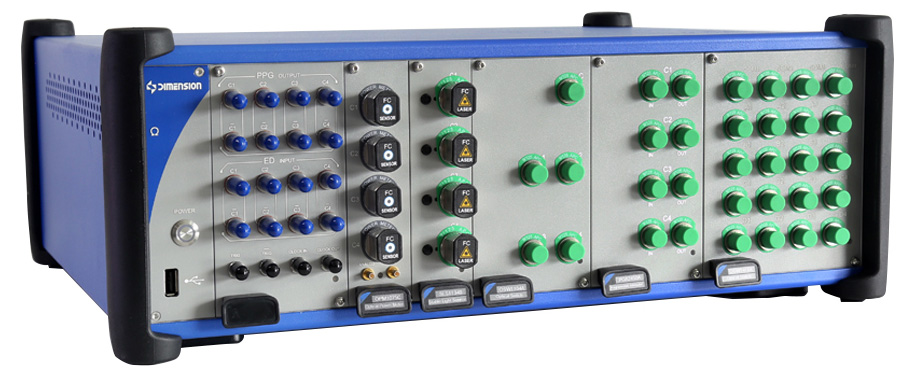

· OMEGA測試平臺：維度科技的OMEGA測試平臺集成功率計、光開關、衰減器、誤碼儀等多項測試模塊，為CPO光模塊提供一體化、高效且嚴密的測試方案。
高速光模塊微連接

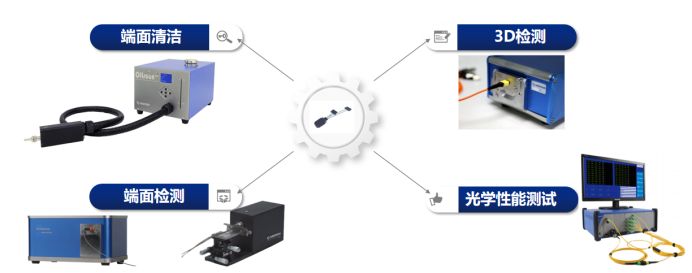

Dimension經過多年的自主研發，針對高速光模塊微連接器，推出了一套智能、快速、高效、可靠的端面檢測與清潔整體解決方案。主要包括：端面清潔、端面缺陷檢測、端面3D形貌檢測、插回損性能測試。
Offsoon Pro光纖端面清洗機，不僅能夠清潔普通的MPO跳線，針對激光切割，光纖突出等特殊器件提供專業解決方案。采用噴射清潔液快速溶解油漬、污漬，隨后噴射無塵氣體將清潔液與油漬污漬一起吹起漂浮起，同時“吸收通道”瞬間將廢氣物吸走，達到使光纖一塵不存。
主要優勢 ? 非接觸式，保護光端面 ? 高精密的過濾系統 ? 單次清潔效率高達 98% ? 支持單、多芯光器件端面清潔 ? 可應用于自動化清潔和檢測系統 |
|
 | FA-1 光纖陳列端面檢測儀 ? 專業設計的夾具以及光學位移平臺 |

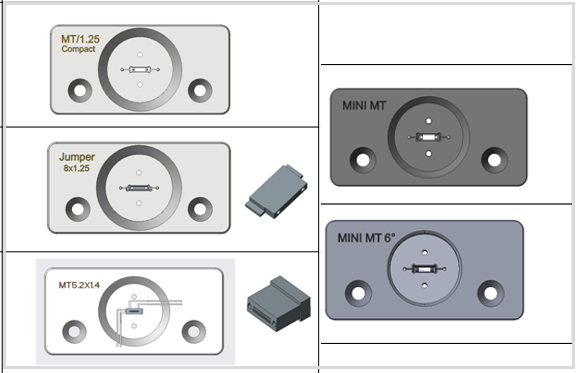

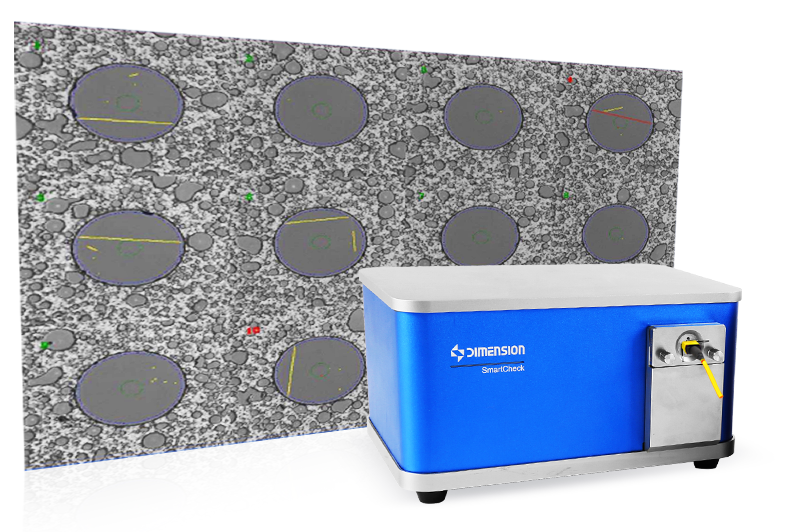

SmartCheck智能光纖端面檢測儀 ? 自動分析、自動判斷、自動對焦、自動切換光纖 ? 測量 12 芯多芯連接器端面僅需 5 秒 ? PC 與 APC 型連接器轉換便捷 ? 多種夾具對應不同的產品的測試 ? 生成詳細報告便于記錄數據 ? 開放API，便于第三方調用 |  |  |

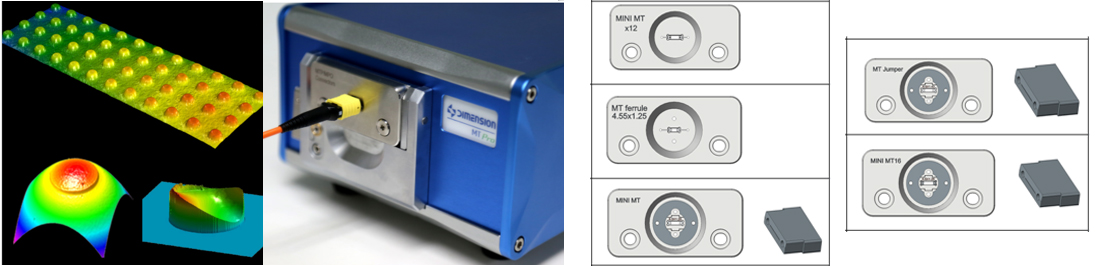

三維形貌檢測MTPro單多芯一體干涉儀 | |
? 圖像分辨率高達 1.5μm ? 測量速度快，單芯 0.5s，12 芯 5s ? 采用 0.1nm 精度激光干涉儀標定，測量結果準確 ? 自動對焦、自動測量功能 自動調整校準參考鏡 | ? 測量 視場 4.3*3.3mm可測量單排 16 芯連接器 ? Ferrule 夾具外框定位 支持檢測單芯，多芯（2~72 芯） ? 0~8°夾具角度快速調節，無需更換夾具 ? 軟件操作界面更直觀 |
| |

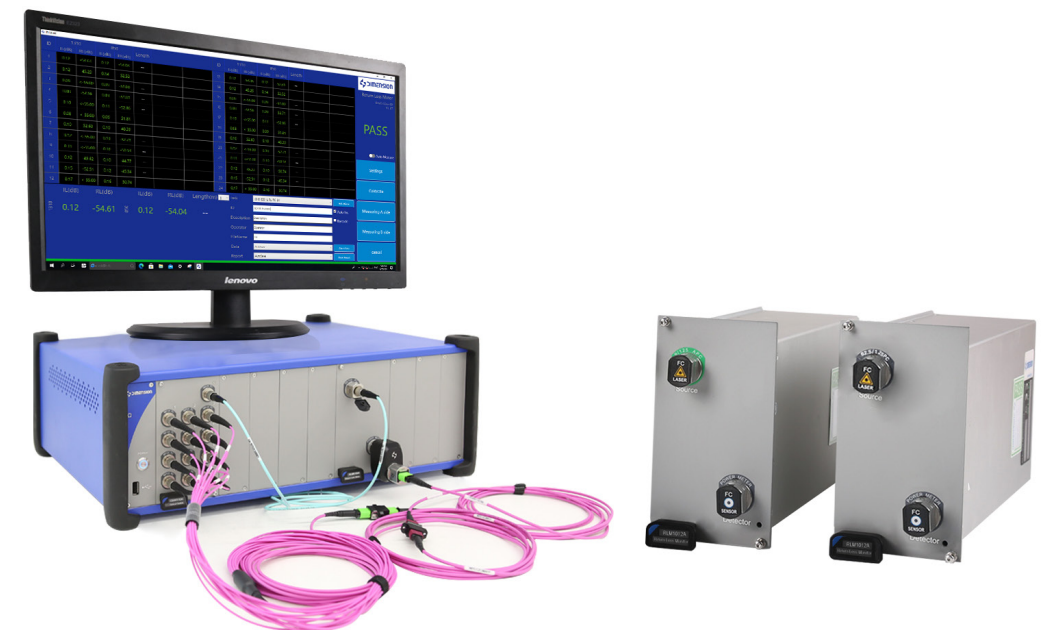

RLM多芯插回損測試儀
基于光時域檢測原理實現回波損耗免纏繞測試，一體式設計可實現插入損耗、回波損耗同時測試。采用高速采樣電路和算法優化，雙波長測試速度小于12s。
| 主要優勢： ? 平臺+模塊化設計，應用擴展方便 ? RL免纏繞測試，單芯雙波長測試速度小于1s ? RL最低可檢測-75dB(單模) ? 最短測量光纖長度0.7米 ? 光功率計最低檢測功率-70dBm（不使用積分球） ? 豐富可互換，高可靠性探測器適配器接頭 |
