FA/JUMPER新型連接器測試解決方案，一站式、高效率！
2024.06.24



維度科技的多芯極性插回損儀，是受行業客戶青睞的創新方案，在此基礎上，我們進行升級迭代，為客戶提供一站式的FA/JUMPER測試解決方案，兼顧不同分支數、不同角度的FA器件測試，快速測試IL、RL、極性，提高生產檢驗的效率。



主要優勢


· 支持單模、多模FA器件測試
· 波長可定制

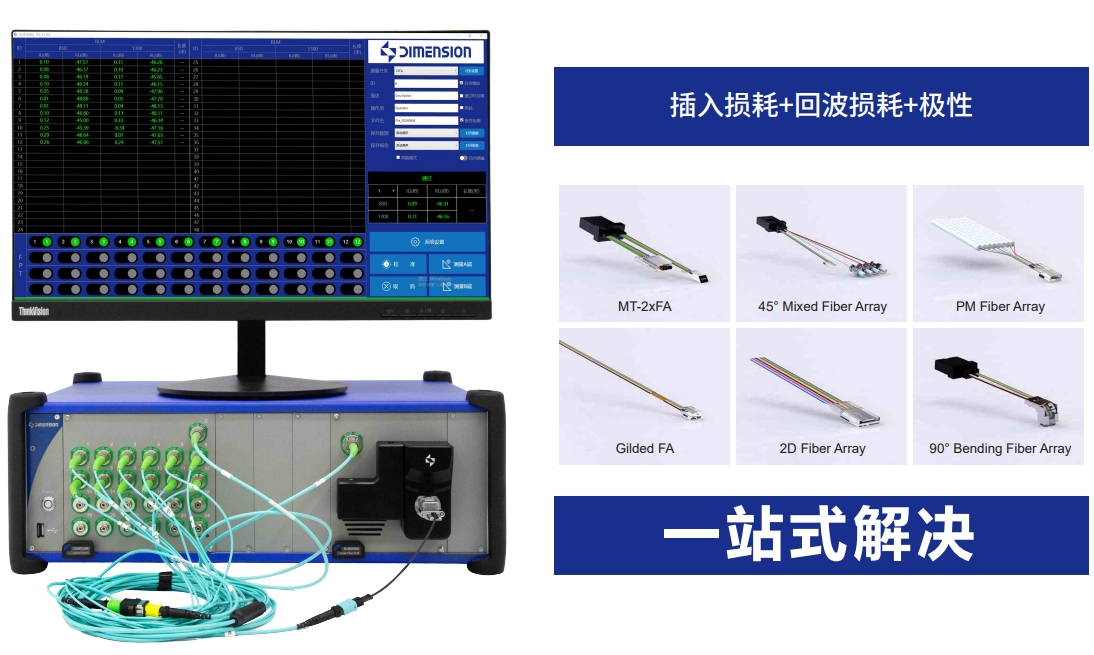

· 一站式測試IL、RL、極性，無需兩端對接
· FA特定回損模式，鎖定測距更準確
· 專利設計視覺檢測極性
· 豐富的FA夾具接口，輕松替換
· 探測接口可外置，適配多分支FA或Z-BLOCK器件
· 可在已有極性插回損儀升級，低成本迭代
· 可定制阿基米德積分球，測試2000+芯數FA





1.

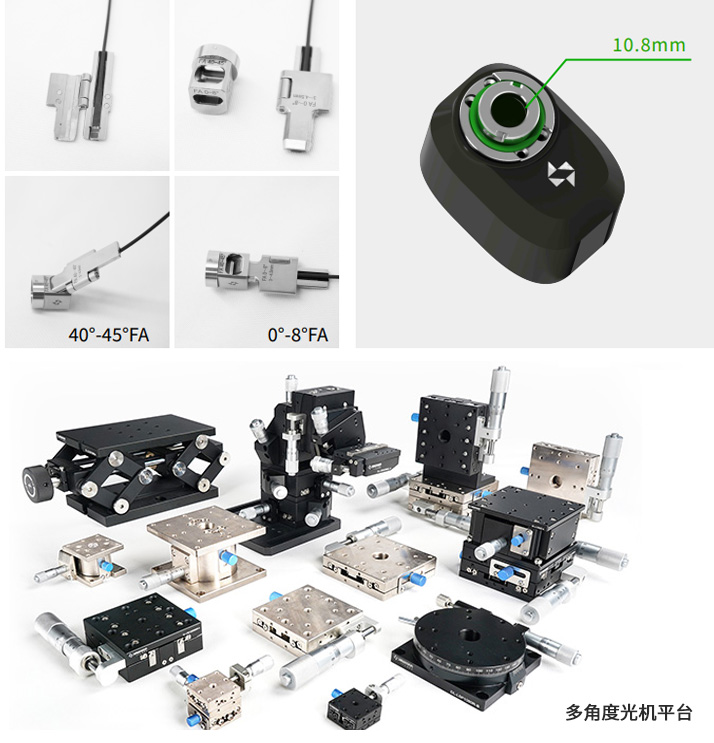

豐富的接口設計，多維光機件精密微調


FA/JUMPER測試

提供夾具+接口的設計方式，便于用戶快速操作，能夠夾持穩定，并且不劃傷端面，減少誤差。


1）升級防漏光設計的積分球，入光口徑>10mm；


2）提供多維度調節的光機平臺幫助用戶實現多端同時測試。該光機組件預留足夠的調節維度數，更換被測件時，只需手動調校到新被測件合適的位置和角度即可。






2.

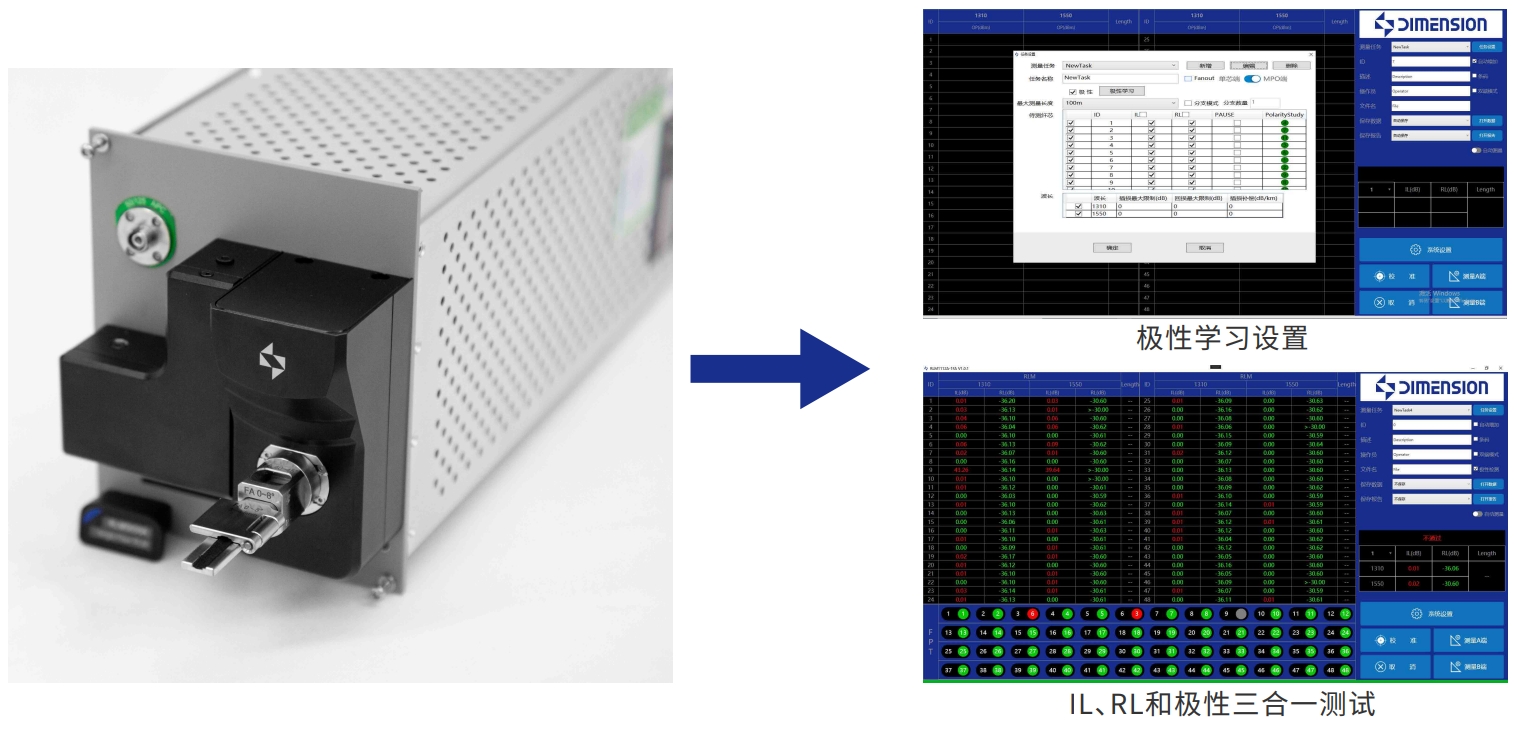

一步檢測IL、RL、極性


FA/JUMPER測試

由于FA/JUMPER器件無法直接對接極性測試儀的MPO接口，導致TOSA/ROSA陣列的極性測試方法失效，維度科技首發專利技術的視覺檢測極性方案有效解決這一測試痛點，并內置于插回損儀內部，用戶只需一步操作，接入被測件即可檢測FA/JUMPER器件的IL、RL、極性。

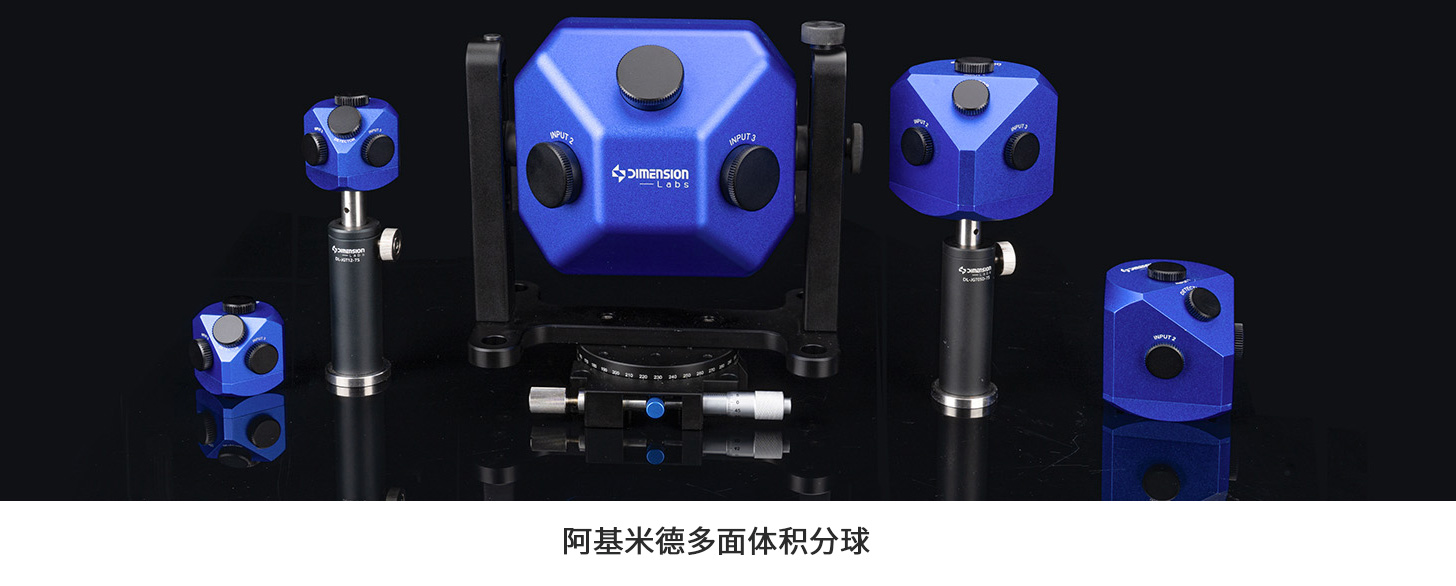

用戶如測試多分支器件/大芯數光纖陣列器件（如2000+芯數以上），可通過大容量積分球收光實現測試，軟件可智能整理極性順序，并自動生成報告。





3.

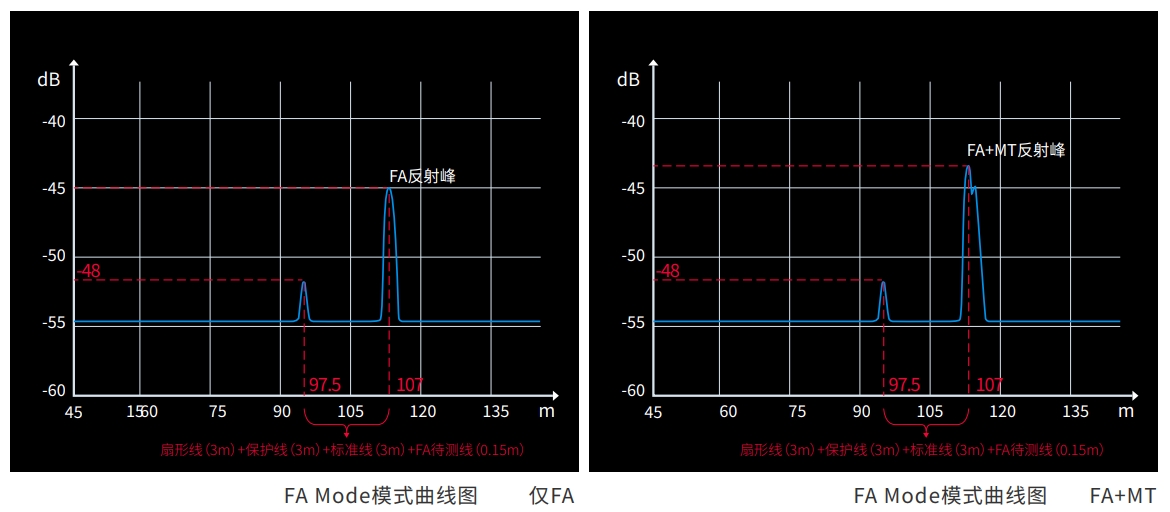

回損優化測試


FA/JUMPER測試

免纏繞式回損儀由于其OTDR（光時域反射）原理在測試超短連接器時如不做特殊處理則存在盲區。而纏繞式回損儀在采用OCWR時如不用匹配膏清除末端FA反射光強，同樣也無法測試MT-FA器件的Rx端MT的回損。維度科技的測試方案，針對FA的特定使用場景優化了OTDR的查找算法，使Rx端的MT回損能被檢測。





4.

測試結果穩定，數值準確


FA/JUMPER測試

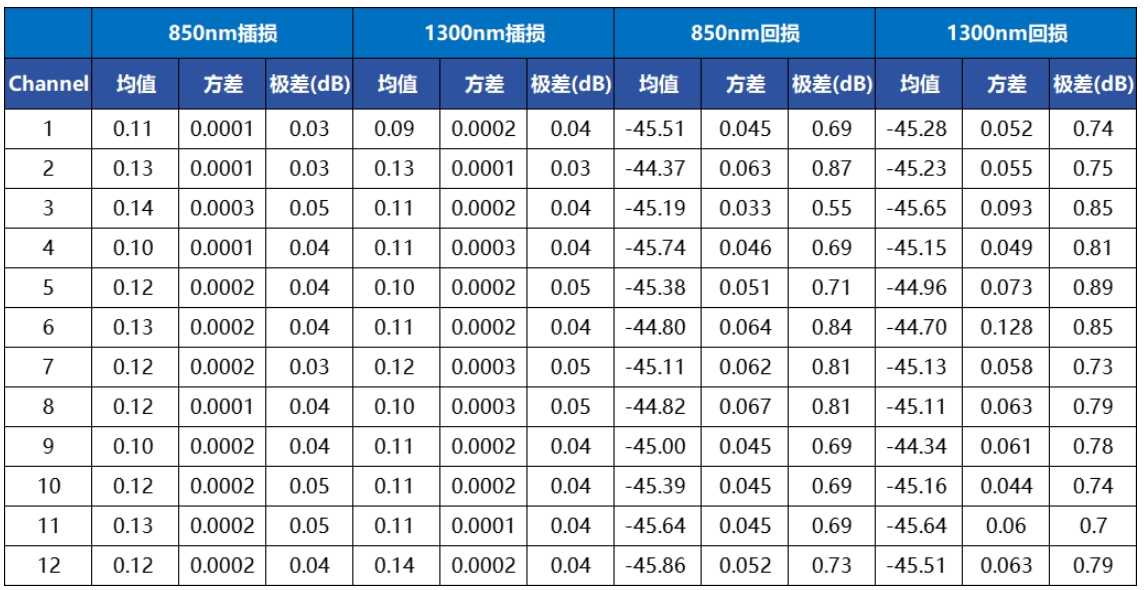

基于優化后的算法測試，在接入匹配膏后，MT端回損測試結果穩定，數值準確。同一器件MT-FA重復測試10次，插回損均值、方差結果如下：





維度科技FA/JUMPER新型連接器測試解決方案具有功能豐富可自定義的軟件，支持數據庫；可測試Tx端IL、ISO隔離度，Rx端IL、RL；全平臺架構，可集成維度端檢、干涉儀檢測。
更多詳情，歡迎咨詢維度科技！
