在光通信領域，隨著速率的飆升，測試的復雜度呈指數級上升。無論是研發驗證還是產線量產，一套邏輯清晰、覆蓋全面的測試方案，直接決定了產品的良率和上市速度。工程師在搭建測試平臺時，往往也會陷入“有設備無邏輯”的誤區——直接堆砌儀表，卻忽略了測試維度的完整性和流程的連貫性。

為了幫助大家理清思路，今天我們不談虛的，直接上800G光模塊測試的“核心六步法”。這套方案涵蓋了從基礎光功率到端口維護的全鏈路，建議收藏備用！

本期主題：800G光模塊測試全流程架構

一套完整的測試方案，不僅僅是設備的羅列，更是對信號質量、傳輸性能及物理環境的全方位把控。我們將其拆解為以下6個核心維度：

01 .

Tx發光功率測試

核心關注點： 信號的“體力”是否達標。

最基礎最關鍵的一步。如果發射端的光功率不在標準范圍內，后續的所有測試都失去了意義。

對應儀表： 光功率計

作用： 精準測量發射端的光功率值，確保信號強度符合規格要求。

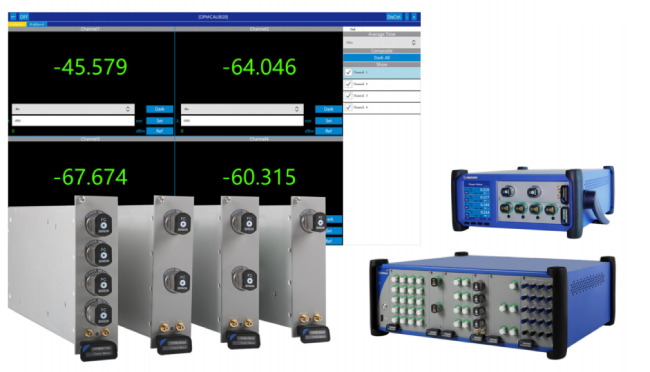

維度的OPM光功率計系列模塊包含多個系列類型，通過基于平臺的測試解決方案可以提供快速、精準、靈活的功率測量。

02 .

BER誤碼率測試

核心關注點： 信號傳輸的“準確性”。
光有功率不夠，還要看數據傳過去有沒有出錯。誤碼率直接反映了鏈路的傳輸質量。

對應儀表： 誤碼儀（配合衰減器使用）

作用： 誤碼儀用于發送和接收測試碼型，通過對比分析誤碼情況；衰減器則用于模擬長距離傳輸后的信號衰減，考驗模塊的抗噪能力。

維度科技的BERT800誤碼儀系列，將通用的控制板和針對不同光塊型號的接口板組合成為高速光收發器模塊測試平臺,可測試誤碼率、配置模塊的參數、監控模塊工作狀態等。選擇合適的整機類型可用于和熱流儀配套的批量生產或性能驗證、可靠性驗證等不同的使用場景。

同時提供POA多通道可編程光衰減器，多通道衰減器具有高可靠性、高衰減精度和響應速度，并提供大衰減范圍，適配高速光模塊的測試需求。機架式的設計也便于客戶快速部署，支持客戶定制通道數。

03 .

眼圖及TDECQ分析

核心關注點： 信號的“顏值”與“健康度”。
眼圖是衡量信號質量的直觀手段，而TDECQ（發射機色散代價等效值）則是800G等高速率模塊的必測指標，它量化了信號對色散的容忍度。

對應儀表： CDR（時鐘數據恢復模塊）、示波器

作用： CDR負責從信號中提取時鐘并恢復數據，示波器則用于顯示眼圖并計算TDECQ值。（注：若條件有限，此部分可作為選配或研發級測試）

維度的CR600光電時鐘恢復單元支持 NRZ和 PAM4.可在60Gbd范圍內提供光電時鐘信號的恢復。系統集成了單多模一體的光電轉換和時鐘恢復電路,可同時應用于電學和光學應用。滿足高靈敏度和低固有抖動的要求,測量精度優良。

04 .

光路切換與復用

核心關注點： 測試效率與多通道管理。
在量產或大規模驗證中，不可能為每一個端口配一套儀表，因此需要自動化的切換方案。

對應儀表： 光開關

作用： 實現多路光信號的自動切換，讓一套測試儀表能夠輪流檢測多個模塊，大幅提升測試效率。

維度的OSW矩陣光開關具有豐富的選型、定制方案可適配客戶所有的光路切換要求，并針對需要進光監控的客戶增加了功率監控方案，便于測試系統的搭建。

05 .

光端口清潔

核心關注點： 物理層的“衛生”。
灰塵和污漬是光通信的頭號殺手，微小的顆粒可能導致連接器磨損甚至激光器損壞。

對應儀表： 光纖端面清潔機作用： 標準化地清潔光模塊端面，避免人為操作帶來的二次污染。

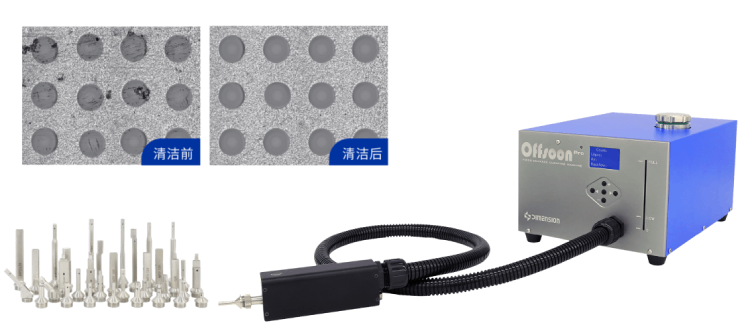

維度的Offsoon Pro光纖端面清潔機采用的是液體+氣體清潔原理。清潔液能快速溶解光纖端面上的污漬，噴射的無塵氣體將清潔液與油污漬吹走，整個清潔過程只需2秒，單次清潔效率高達98%以上，達到業內領先水準。

06 .

光端口檢測

核心關注點： 物理層的“體檢”。
清潔之后必須檢查，確保端面沒有任何劃痕、污漬或損壞。

對應儀表： 光纖端面檢測儀

作用： 通過顯微成像技術，直觀展示光纖端面的狀態，確保物理連接的可靠性。

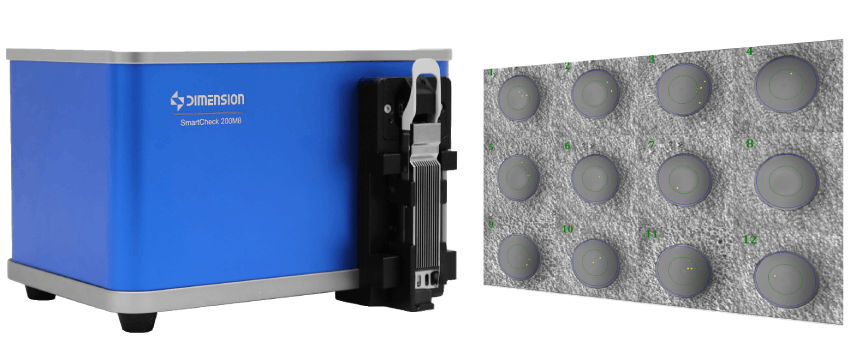

維度的SmartCheck智能光纖端面檢測儀可以全自動，快速檢測臟點、劃痕的大小及數量,并且輸出測量報告便于追溯分析。

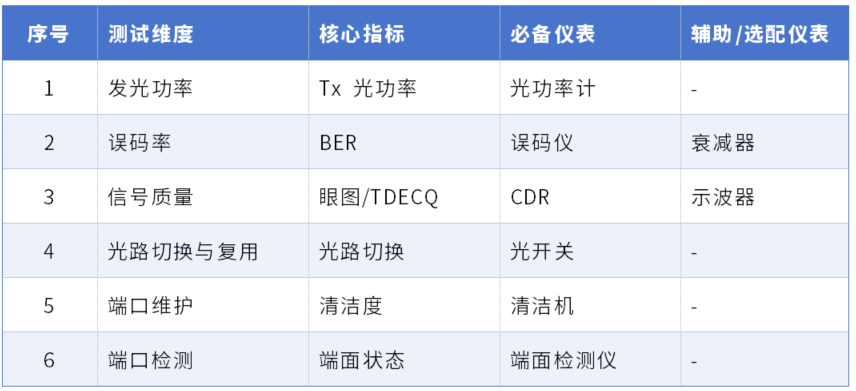

一圖看懂 測試與設備對應表

為了方便大家查閱和選型，我們將上述內容整理成表：

寫在最后 光模塊測試是一個系統工程。“儀表堆砌”不等于“測試完備”！

在搭建平臺時，可先畫“測試大圖”，明確各環節的目的，再配置相應儀表。

特別針對800G及以上高速模塊，物理層的清潔與檢測往往容易被忽視，但這恰恰是保證良率的隱形門檻！

希望這份梳理能為你的測試工作帶來一些啟發。如有具體測試難題，歡迎大家聯系我們交流討論！
