產品概述

維度科技的多功能OTDR光纖測試儀,能夠幫助現場技術人員可靠并且經濟高效地安裝、開通任何光網絡架構并對其進行故障排查和性能監測。OTDR的整體設計是采用測試模塊+γ手持式通用測試平臺的架構,集OTDR、視覺故障定位、光功率計、光源等多種應用于一體,還可以擴展端面檢測功能,能夠實現多脈寬測試+自動分析,功能強大,測量各種光纖的長度、損耗、連接質量等參數。該系列產品操作方式是借鑒安卓平板電腦設計,采用5.5英寸彩色觸摸屏,可實現按鍵和觸摸雙重操作,結構緊湊、體積小巧,攜帶方便,可以單手操作,實現一鍵智能自動化測試;同時,它還具有多種連接方式,可以通過高速連接器接口、WIF1、USB等擴展連接維度科技的其他測試模塊及手持設備或被PC控制,具有良好的擴展性和易用性,堅實可靠的品質也是維度科技的一貫堅持,該系列OTDR均具有防跌落設計和高可靠性,成為各類型的現場光纖監測理想工具。


主要優勢

· 多功能于一體

· 平臺化、模塊化設計

· 智能化

· 擴展化

· 小巧便攜，重量輕,可單手操作合適各級別通信系統的故障檢查

· 自動/手動OTDR模式:多脈寬測試+自動分析，一鍵快速自動測試

· 測試高速、結果精準、重復性高

· 操作簡單,無需培訓,輕松上手

· 超長續航，獨有的可更換智能電池，實現“永不斷電”

· 適應多種環境

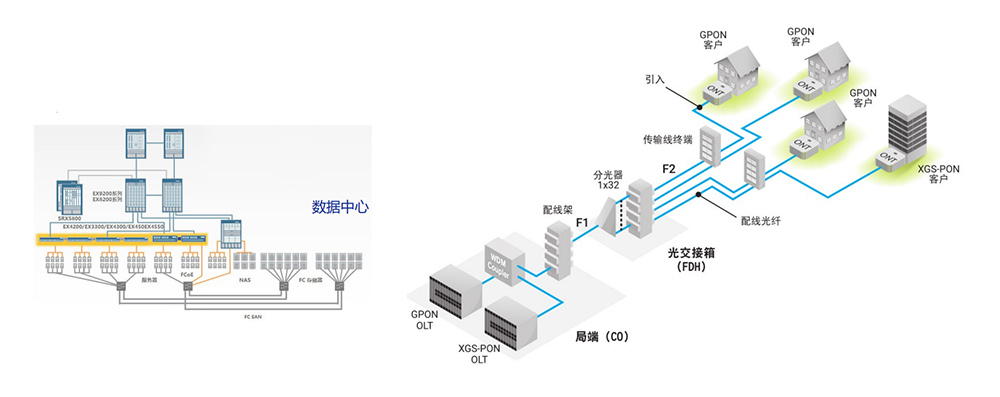

主要應用

· LAN/WAN網絡

· 城域光纖網

· FTTx網絡

· 數據中心

· 光通信教學與科研

· 光纖/光纜 生產與應用

· 接入網

· 企業網

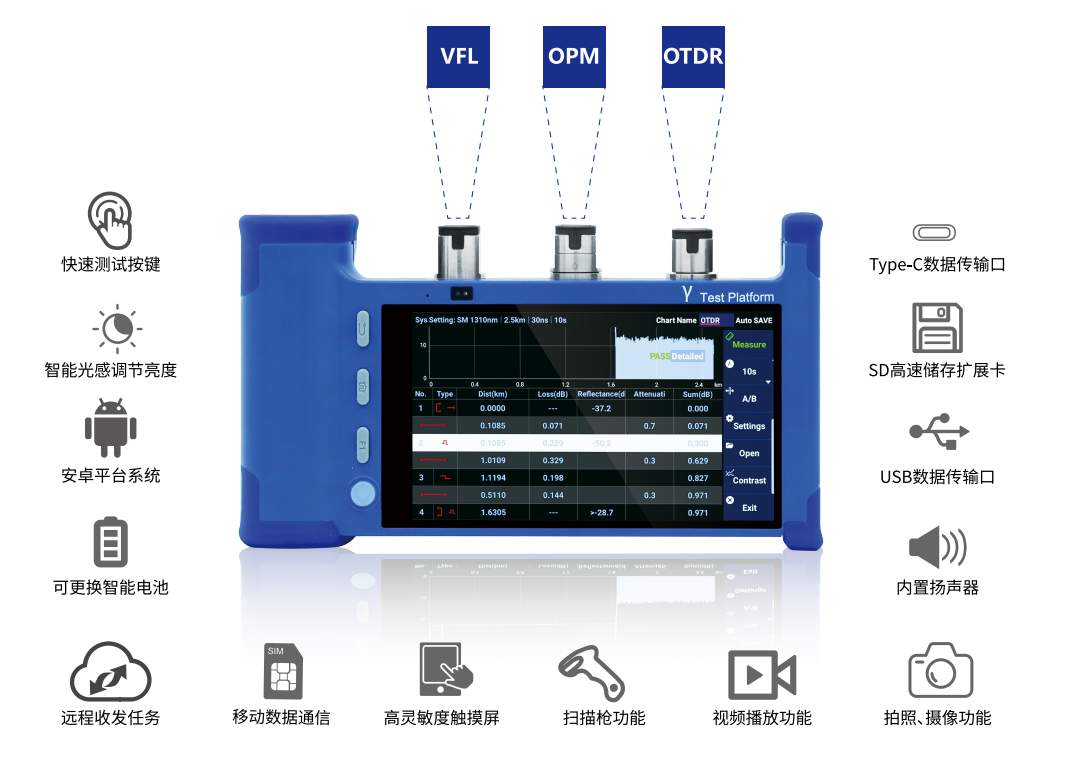

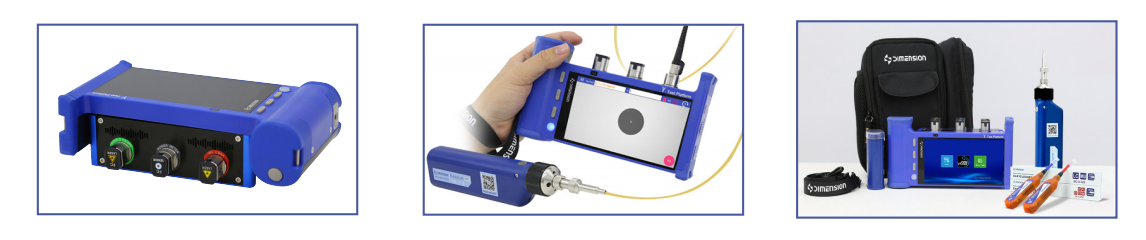

多功能于一體

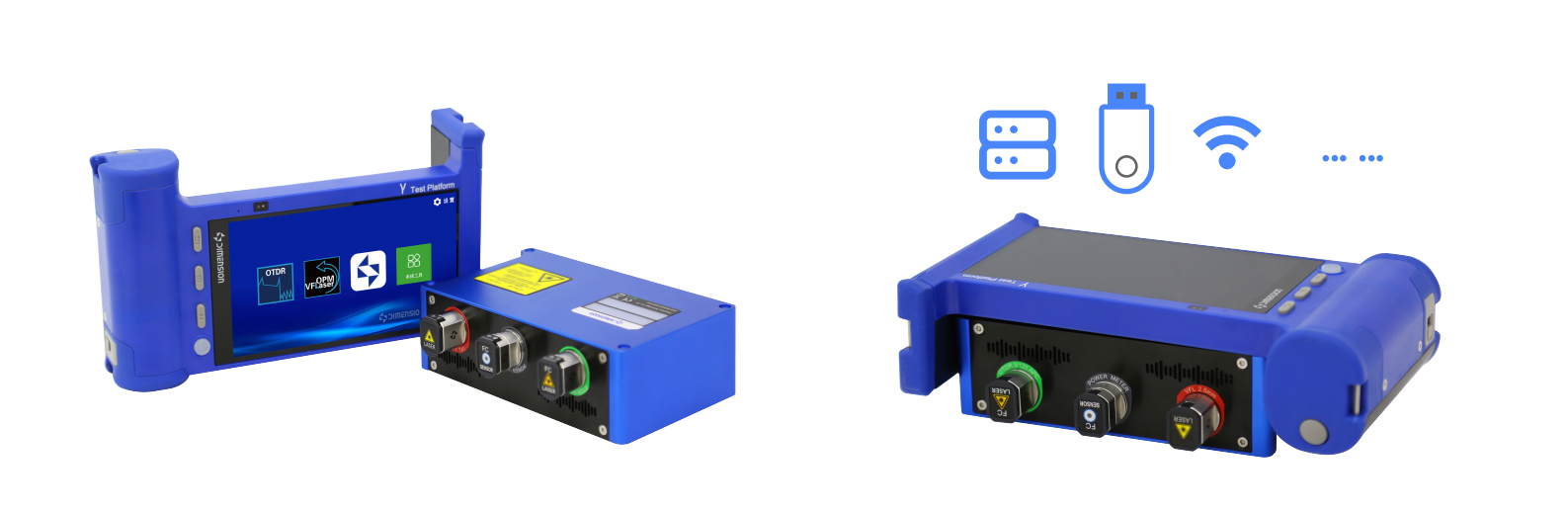

平臺+模塊化設計

Dimension的γ手持式通用光學測試平臺，提供了一整套的現場光學測試解決方案，可通過高速連接器接口、WIFI、USB等多種方式，兼容包含OTDR在內的多種現場光學測試模塊，可擴展性強、易于維護和管理。客戶后續可購置其他測試模塊及手持設備進行功能擴展，實現一站式測量。


智能化

該系列的OTDR均基于安卓Pad系統平臺。具有豐富的應用支持，通過維度科技對其應用開發與出色的UI設計，讓用戶在使用的過程中變得更智能化、人性化，輕松完成各種復雜的光學測試。同時還具備任務收發功能，可完成遠程工作安排與匯報。

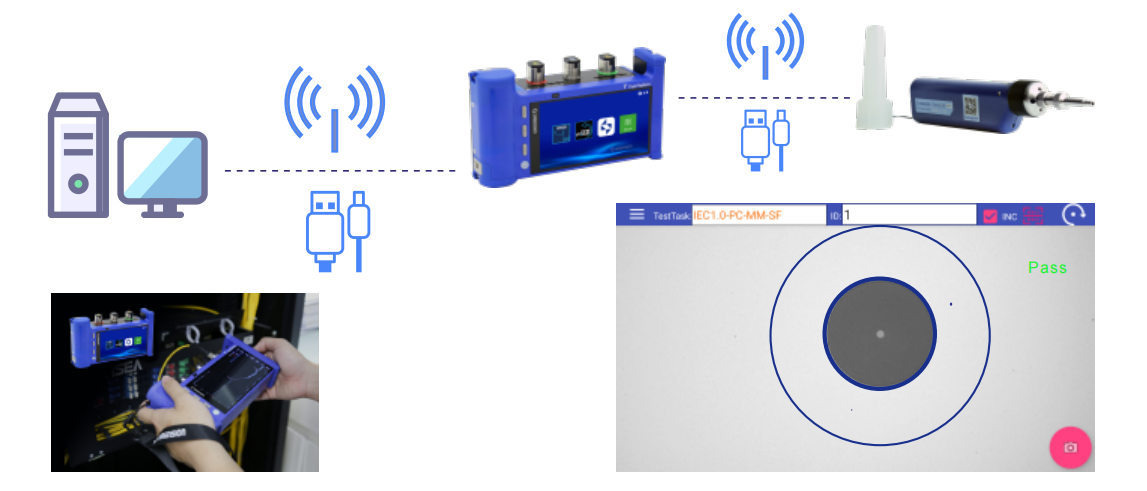

擴展化

該款OTDR可以完美融入維度科技的產品生態鏈。它可以通過Wifi或USB構成通信，使用專用的APP控制其他的測試設備，成為一個主設備。它也可以被其他主設備通過Wifi或USB控制，成為一個測試系統中的單獨測試模塊。


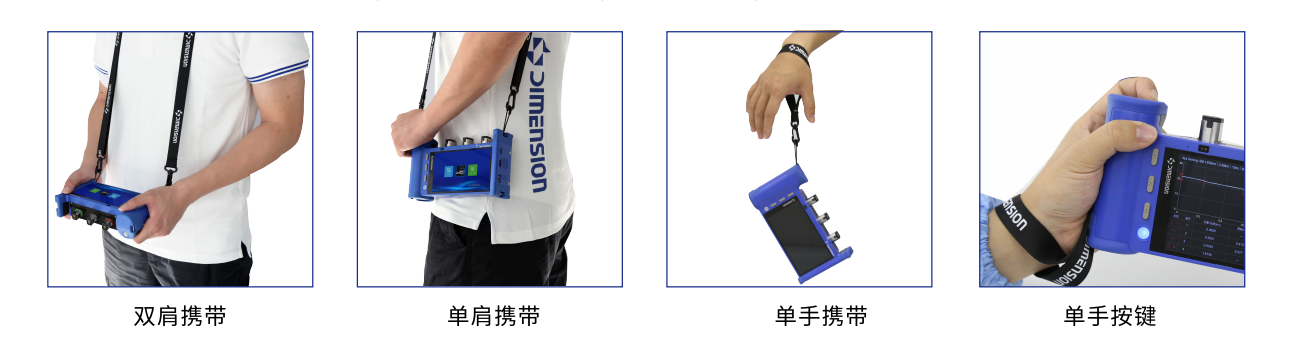

小巧便攜，堅固機身，可單手操作

得益于維度科技出色的人體工學設計和小巧便攜地體型，該系列OTDR有不同的攜帶方式,青春而又時尚。而在操作上只需按下快捷鍵就可以完成測試，數據自動分析與保存，只需簡單培訓，小白也能完成通訊故障檢查。



各級別通訊系統的故障檢查

集OTDR、視覺故障定位、光功率計、光源等多應用于一體，一臺設備就可以完成各級別通訊系統的故障檢查。

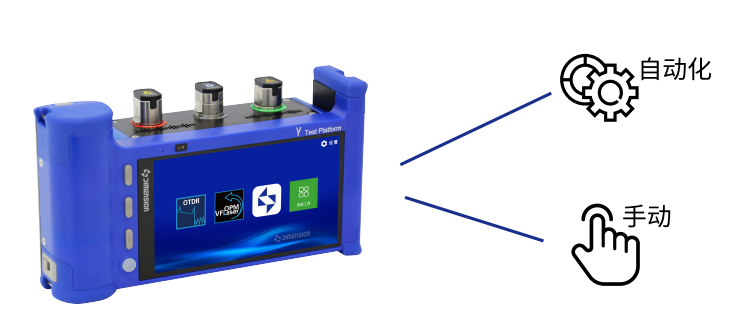

自動/手動模式可選

多脈寬測試+自動分析，一鍵快速自動測試，適配多種場景。
自動模式是無需輸入待測系統的參數，由OTDR自行通過發送不同帶寬的脈沖進行一個判斷得出一個準確的數據，簡單而又方便。手動模式是輸入待測系統的參數，然后再進行一個精準定位測試，高效而又準確。


測試高速，結果精準，重復性高

維度科技的每一臺OTDR都是經過工程師專門的校正，測試速度快，結果精準，測試的重復性高，避免了因測試的不準確，造成的多次測試，極大的提高了測試效率。

事件

次數

位置/長度 km

損耗 dB

反射率 dB

累計 dB

熔接點1

1

0.1085

0.229

-50.2

0.300

2

0.1083

0.236

-50.2

0.307

3

0.1087

0.237

-50.3

0.308

4

0.1085

0.236

-50.4

0.307

5

0.1084

0.231

-50.1

0.302

熔接點2

1

1.1194

0.198


0.827

2

1.1192

0.205


0.835

3

1.1195

0.203


0.836

4

1.1196

0.197


0.833

5

1.1194

0.201


0.833

終點

1

1.6305

-

>-28.7

0.971

2

1.6302

-

>-28.4

0.970

3

1.6303

-

>-28.7

0.974

4

1.6305

-

>-28.5

0.968

5

1.6307

-

>-28.4

0.973

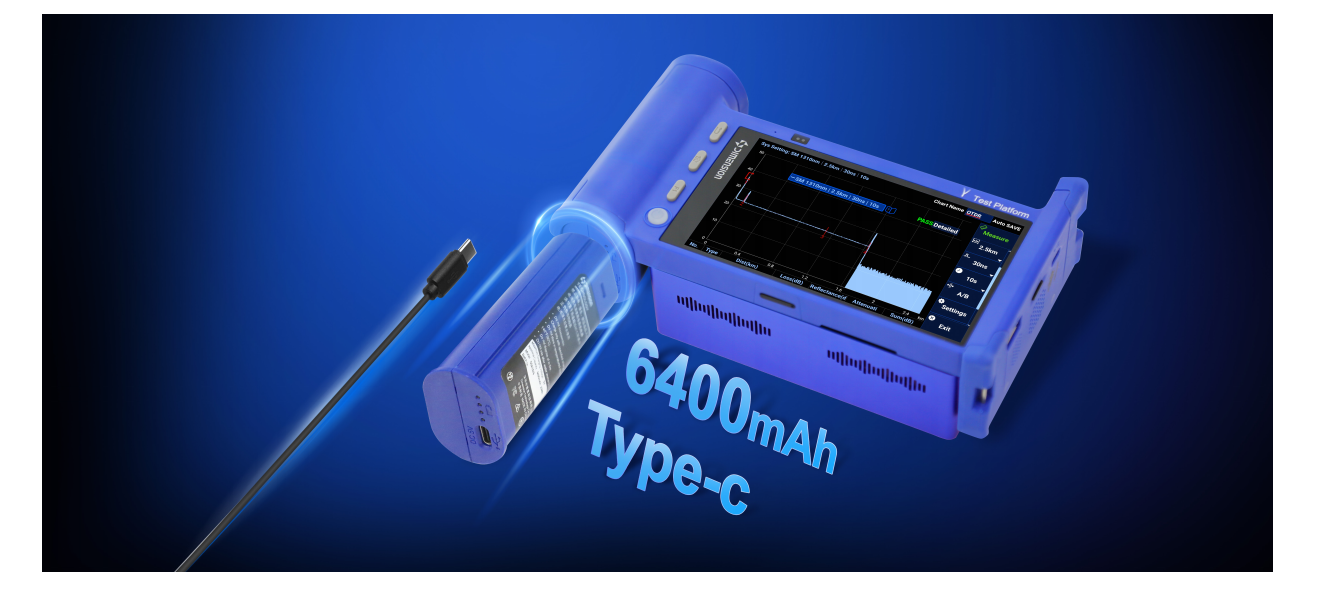

超長續航，獨有的可更換智能電池，實現“永不斷電”

維度科技的OTDR全系列都采用可更換的大容量智能電池。電池可以獨立充電,隨時更換。用戶可增加備用電池,實現“永不斷電”。

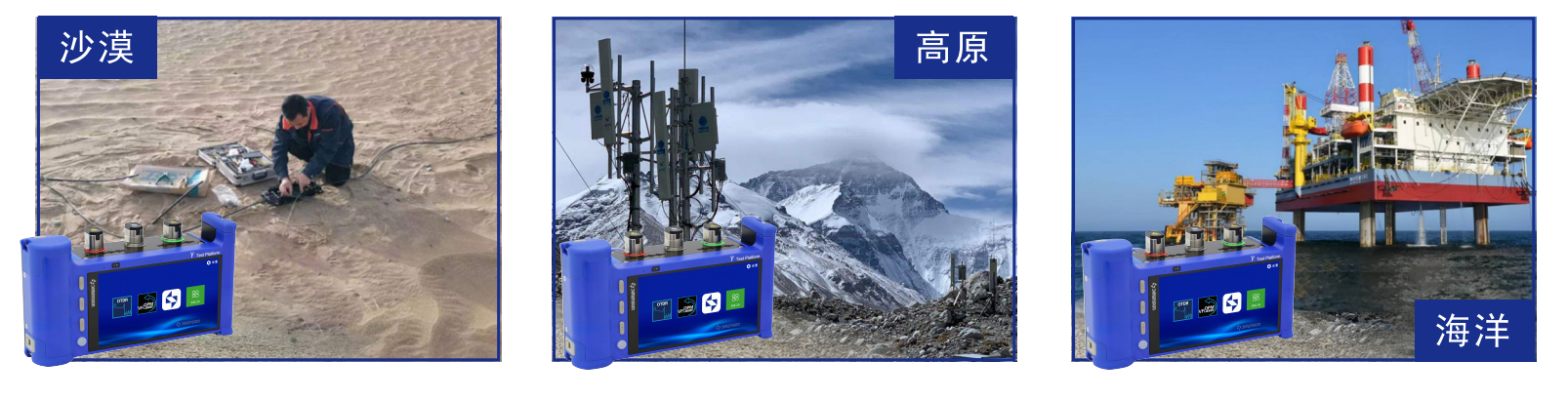

適應各種環境與極端天氣

為了應對不同的場景與不同職業的測試人員，維度科技為該類測試設備的可靠性做了專門的提升，讓設備使用變得更加靈活，適用性更強。

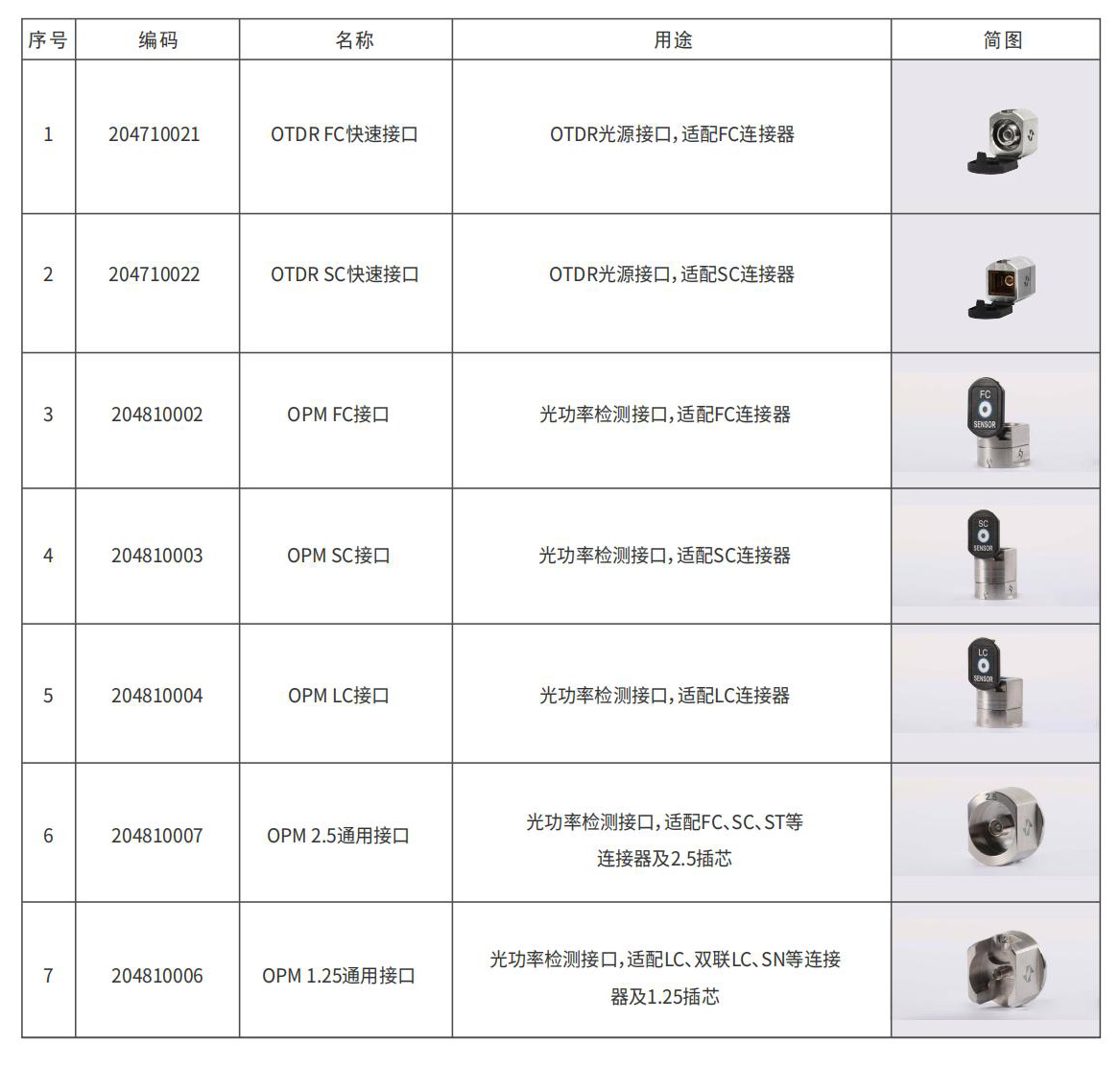

接口選型列表


性能參數

OTDR

型號

OT-100-2132-PV#1310/1550

OT-100-2136-PV#1310/1550

OT-100-2136-PV#1310/1625OT-100-2224-PV#850/1300

波長

1310/1550

1310/1550

1310/1625850/1300

動態范圍(dB)

32/30

36/34

36/3424/24

距離范圍

0.1~180

0.1~2400.1~2400.1~5

脈沖寬度

3/5/10/30/50/100/275/500/1000/2500/10000/20000

3/5/10/30/50/100/275/500/1000/2500

事件盲區(m)(2)

0.75

2

衰減言區(m)(2)

3.5

10

線性度(dB/dB)

±0.03

損耗分辨率(dB)

0.001

距離分辨率

0.001

測距精度

±(0.75+0.005% x distance+ sampling resolution)
數據保存格式SOR/PDF/HTML
穩定光源

輸出波長

1310/1550

1310/15501310/1625850/1300

激光器類型

FP-LD

輸出功率(dBm)

-20

-40
光功率計（可選）
波長范圍

800nm~1700nm

測量范圍(dBm)

-50~+10

測量不確定性

+/-5%

校準波長

850/1300/1310//1550/1625

連接器類型

FC

可視故障定位（可選）
波長范圍 (nm)

630nm~670nm

工作模式

CW/1Hz

輸出功率 (mw)

>1

連接器類型FC
通用指標

內存容量

16G(可擴展)

顯示器

5.5-inch IPS HD 顯示屏

電池容量

鋰電池:5V, 6400mAh

工作溫度（℃）

10~40

儲存溫度（℃）

-40~70

工作濕度

0 % to 95 %(非冷凝)

整機重量 (kg)

<1.150

整機尺寸 (mm)200*110*65

備注:

[1]所有規格的適用條件是溫度為23°C ±1°C

[2]盲區測試條件：SM1550/3ns/0.65km/60s；事件反射系數為-45±2dB

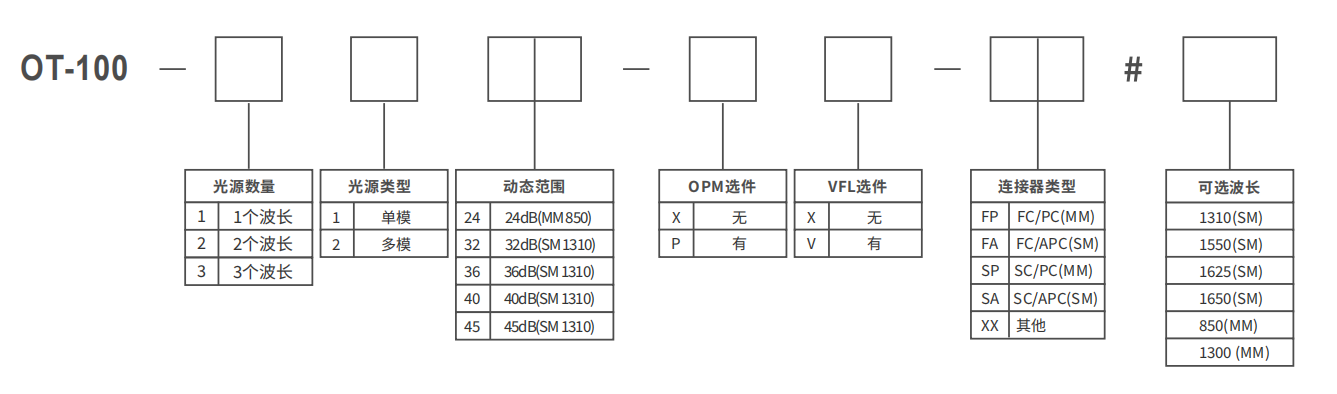

訂購信息

OT-100單芯單多模系列OTDR


舉例：

型號：OT-100-2132-PV-FA#1310/1550

           OTDR 2個波長，單模，32dB動態范圍，帶OPM，帶VFL，配置FC/APC，波長 1310 and 1550
