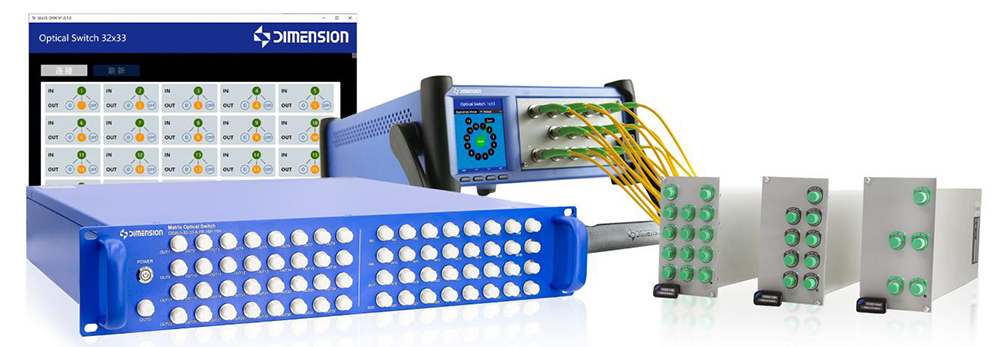

產品概述
為滿足光通信網絡中多樣化場景需求，維度光開關產品通過技術創新與設計優化，具有OMEGA系列模塊式與XHASIS系列機架式兩大形態，兼具高可重復性、低插入損耗、高密度、低成本、易部署等核心優勢。此外，加上定制化設計，光開關可靈活適配光纖測試儀表、光器件研發及工業傳感系統，以及大規模光網絡路由、光層重構及自動化運維場景。
主要特性
· 高可重復性，使用壽命超過1000萬次
· 低插入損耗，低偏振相關損耗，通道一致性好
· 切換時間短，低于30ms
· 矩陣式光開關，自由重構
· 可編程，支持時間、按鍵和程序多種控制方式
· OMEGA系列模塊式可集成多種功能模塊于一體，可以快速實現對光器件等產品的一站式測試
· XHASIS系列機架式光開關密度高，體積小，易部署，成本低
主要應用
光環路保護和切換
光纖網絡遠程監控
光器件測試與研究
自動化測試
主要分類
OMEGA系列模塊式
· 1 x N光開關模塊
· 2 x N光開關模塊
· 矩陣式光開關模塊
XHASIS系列機架式
· 高通道矩陣式光開關
· 高密度機架式光開關

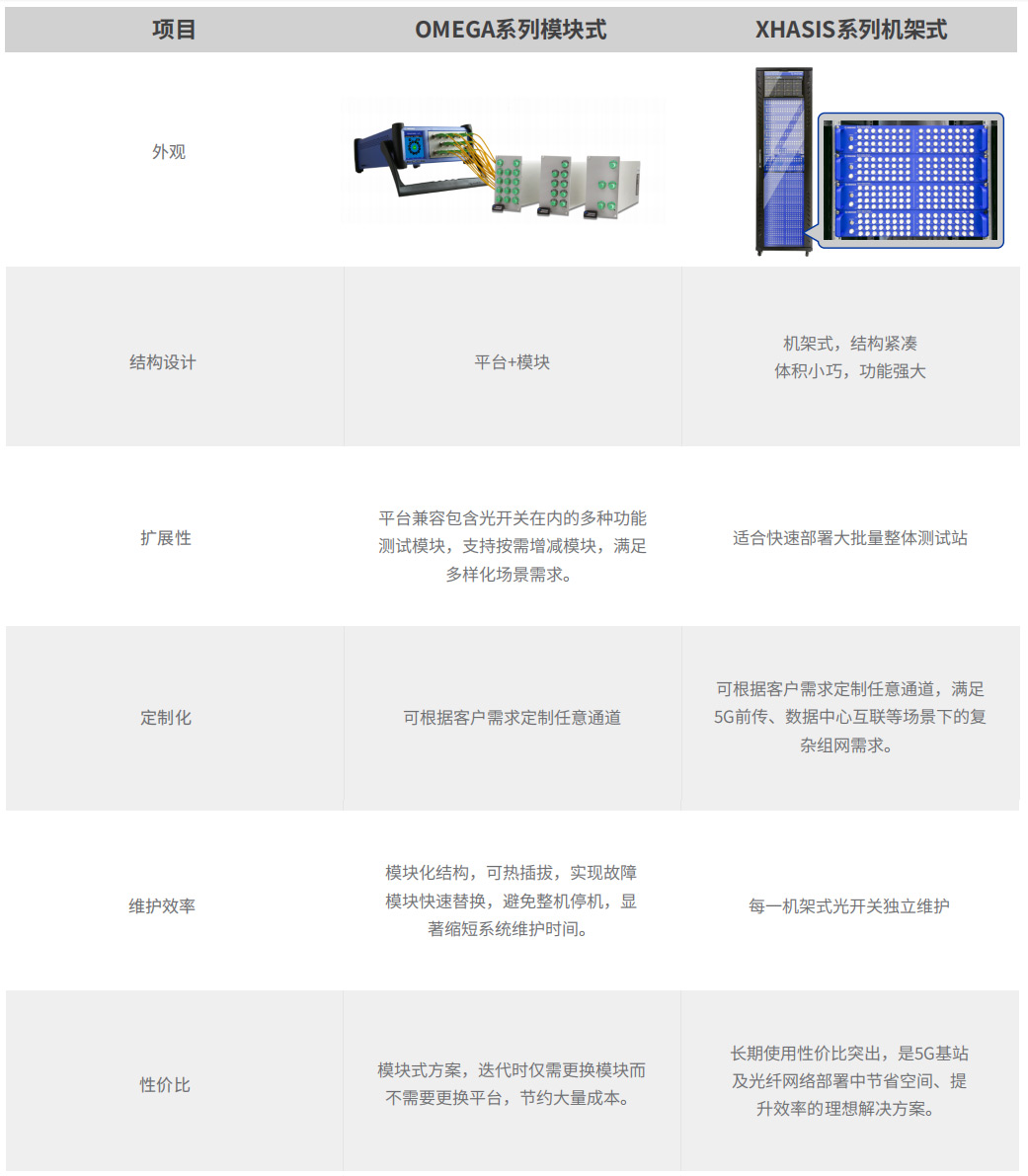

OMEGA系列模塊式 vs XHASIS系列機架式
高可重復性
· 高切換次數：OSW光開關的切換次數可以達到1000萬次，MEMS光開關可以達到10億次。
· 高可重復性：插入損耗隨機切換100次的重復性小于0.02dB，為用戶提供高度可靠的光路。
低插入損耗，低偏振相關性，通道一致性好，切換時間短
· 低插入損耗：OSW各通道插入損耗小于1.0dB。
· 低偏振相關性：偏振相關損耗小于0.05dB。
· 切換時間短：切換時間低于30ms。

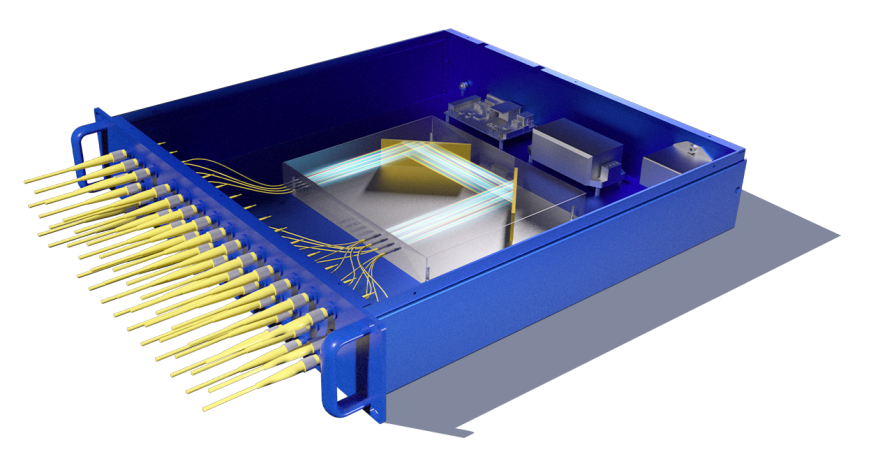

矩陣式光開關，可以實現M x N光路路由
· 矩陣式光開關具有高密度特點，可以實現M x N光路路由。
· MEMS光開關是基于微機電系統技術，其核心原理是通過微米級可動微鏡陣列的精確控制實現光路的動態切換，可以實現M到N通道的任意切換。

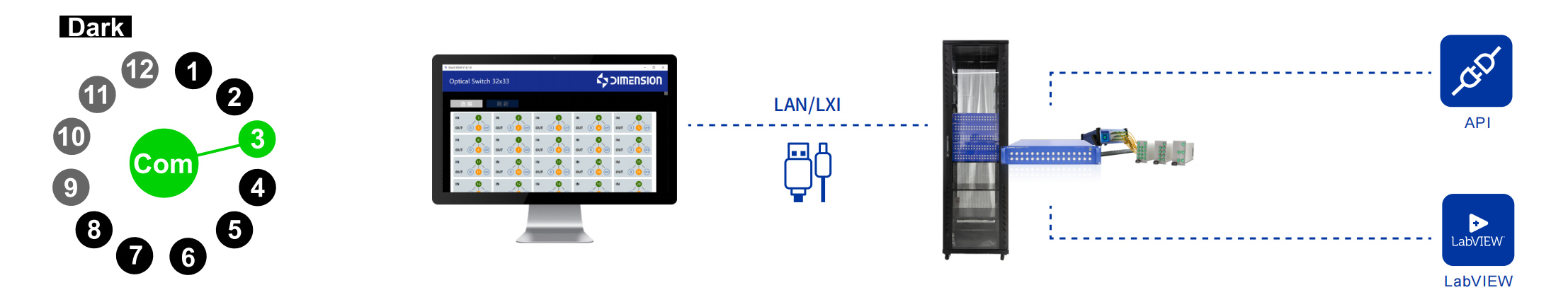

可編程，支持多種控制方式
多種通信方式：OMEGAv1.0和XHASIS機架式光開關提供TCP/IP或USB連接方式，OMEGA v2.0則經過進一步優化，支持LXI通信。
· 可視化測試：配備可視化軟件，方便用戶便捷使用，搭建測試平臺。
· 自動化測試：可以通過外部TRIG信號，等待設定時間或者觸摸屏、實體按鍵等多種方式觸發光開關切換，提供API接口，封裝LabVIEW語句的控制指令等，幫助用戶快速嵌入測試系統。
主要應用場景

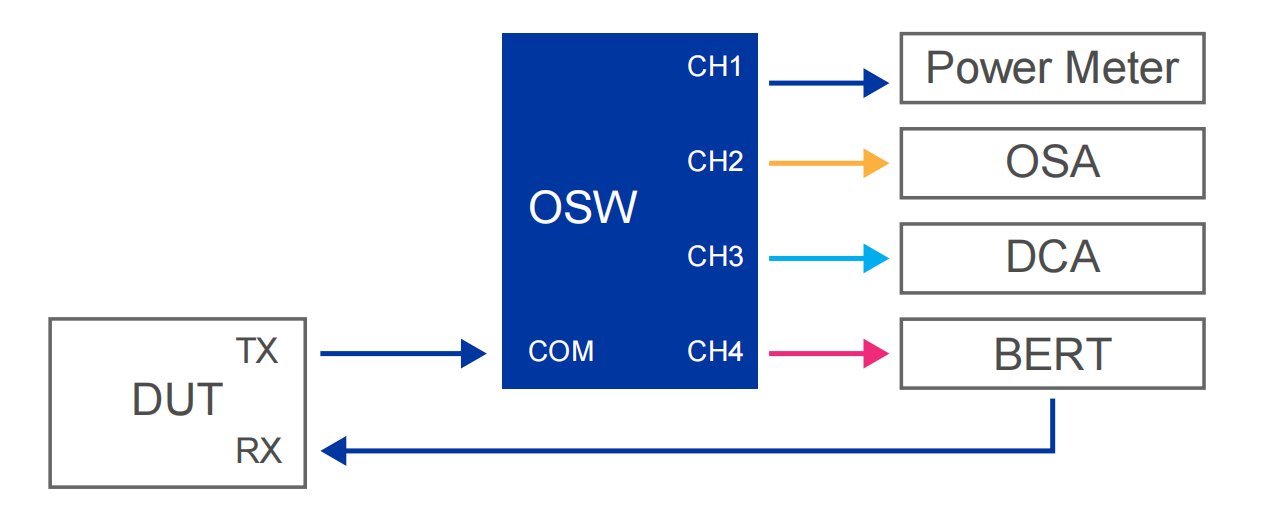

光開關實現不同測試儀表的選擇，從而消除因連接重復性不好導致的偏差。

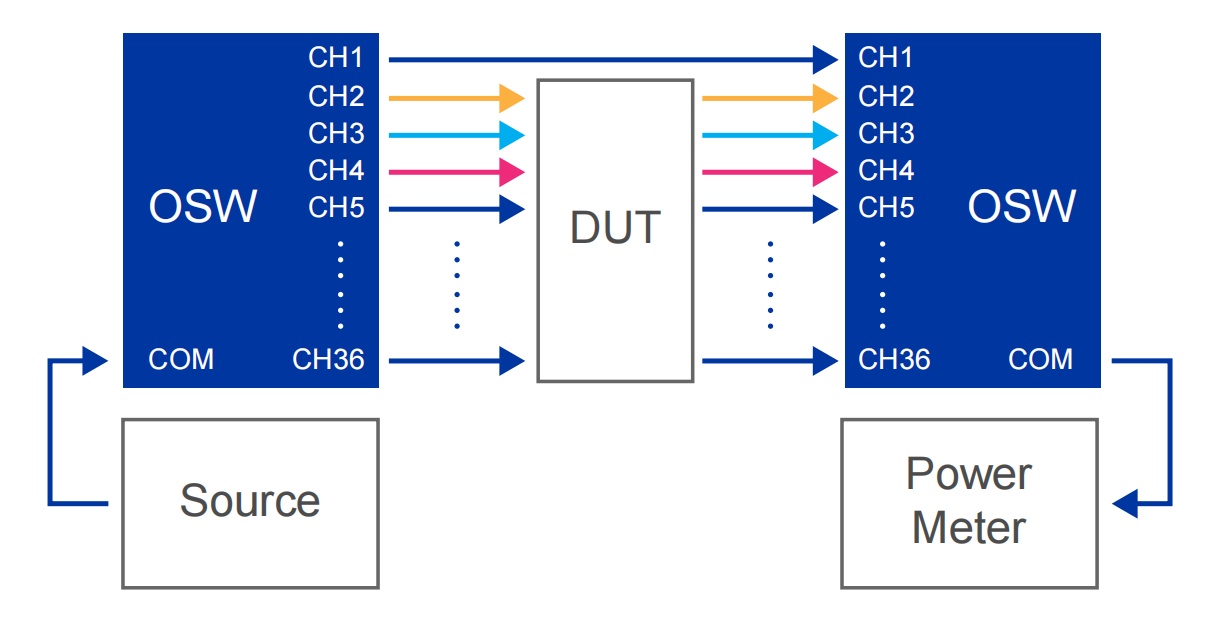

通過光關組合，實現多通道產品的自動化測試。

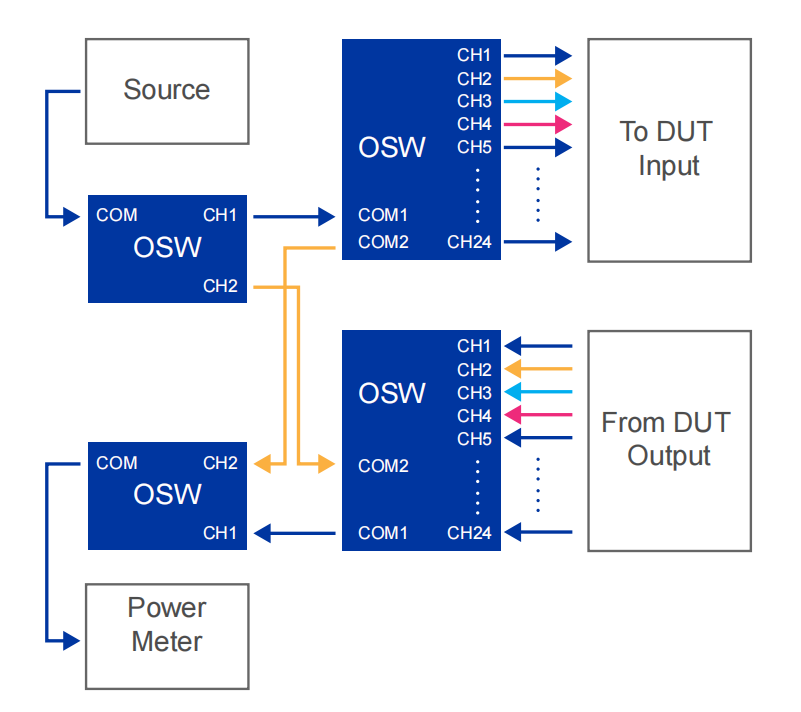

通過多級光開關矩陣組合，實現多通道產品雙向自動化測試。

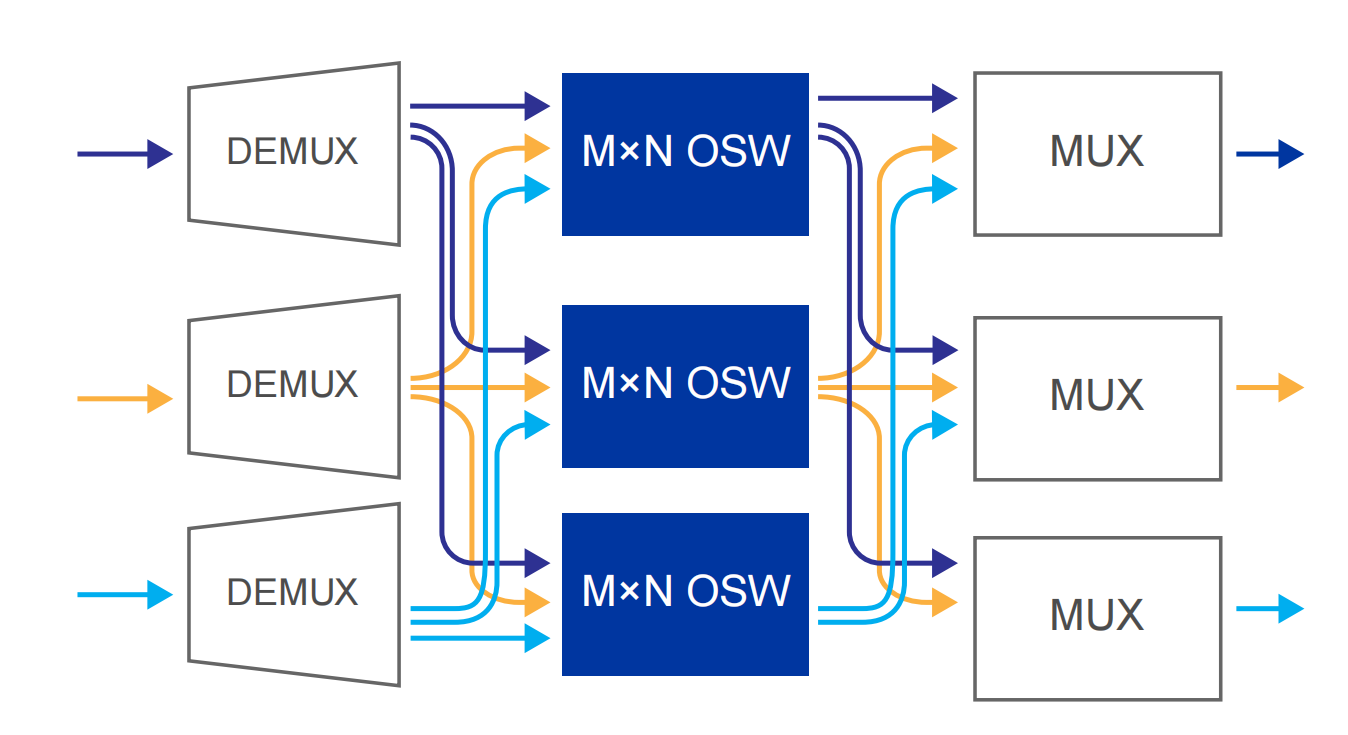

通過M x N光開關組合，實現數據傳輸的MUX, DEMUX。
性能參數
| 參數 | 機械式光開關 | MEMS光開關 | |
| 波長范圍 | 1260nm～1650nm | 1250nm～1670nm | |
| 測試波長 | 1310nm/1550nm | ||
| [2] 插入損耗 | Max:1.2dB | Max:1.3dB | |
| 回波損耗 | >50dB(SM/APC);>30dB(MM/PC >50dB(SM/APC);>30dB(MM/PC | ||
| 通道串擾 | SM>70dB,MM>55dB SM>50dB,MM>30dB | ||
| 重復度 | <±0.02dB | <±0.02dB | |
| 切換次數 | ≥107次 | ≥109次 | |
| 切換時間 | 10ms*(n-m)+5ms 10ms*(n-m)+30ms | from port m to n,n>m from port n to m,n>m | min 5ms max 10ms |
| 輸入電壓 | AC90～260V/50HZ | ||
| 工作溫度 | 10℃~40℃ | ||
| 存儲溫度 | -40℃~70℃ | ||
| 尺寸 [3] | OMEGA系列模塊式：機箱：359mm×274mm×115mm 單插槽模塊：285mmX133mmX35m m雙插槽模塊：285mmX133mmX71mm XHASIS系列機架式：2U或3U | ||
備注：
[1］機械式光開關切換壽命大于107次 ，MEMS切換壽命大于109次。
[2］不包括連接器引入的插入損耗，插入損耗和光開關端口數有關，機械式光開關的插入損耗見下表。機械式偏振相關損耗小于0.05dB，MEMS小于0.1dB。
[3］OMEGA系列模塊式根據光開關端口數模塊有單插槽、雙插槽和多插槽，其中多插槽的寬度尺寸是單插槽寬度的疊加。
XHASIS系列機架式根據光開關端口數，光開關有2U，3U等尺寸。
[4] 重復性測試條件為23℃±3℃，MEMS光開關測試100次，使用FC/APC接口。

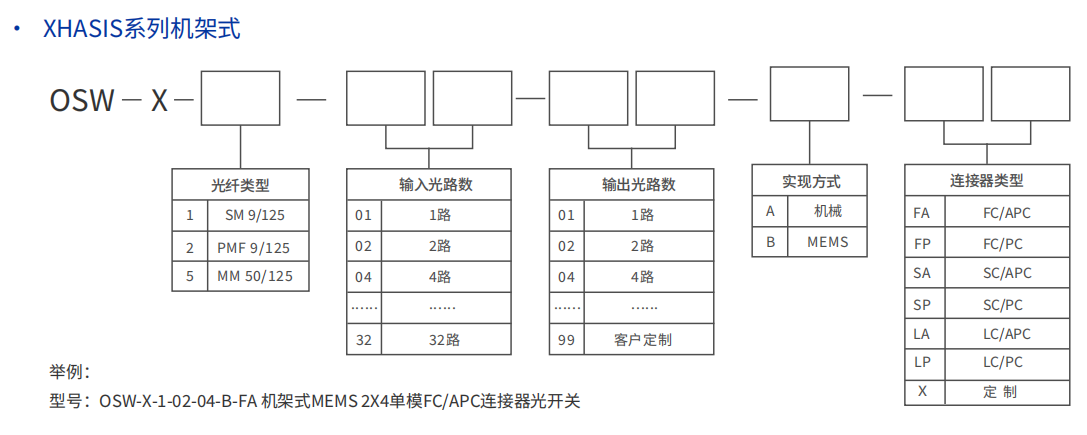

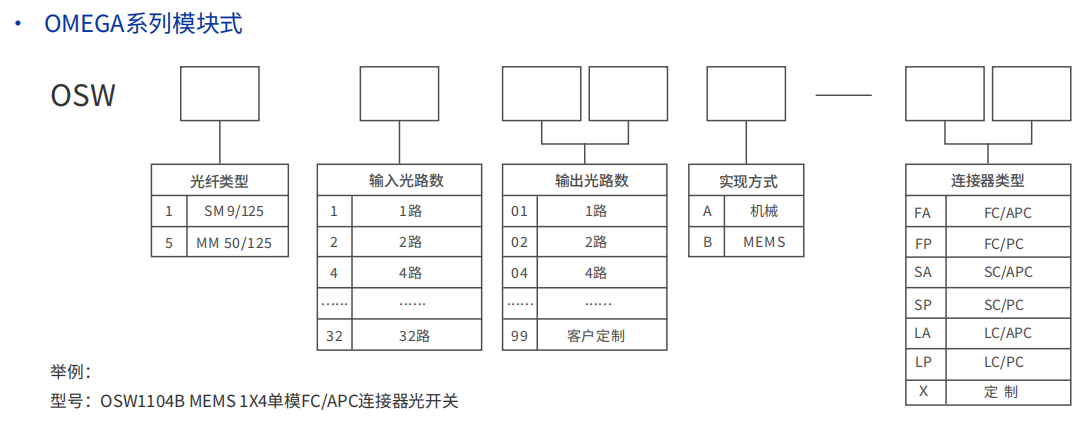

訂購信息
