產品概述
市面上目前的插回?fù)p儀只能測試插損與回?fù)p，無法快速地將多芯帶來的極性同步快速判斷完成。維度科技的極性插回?fù)p測試儀通過全新的設計和技術，完成了多芯光纖IL,RL，和極性三合一自動測試。該設備不止具備簡單的極性判斷，還具有極性學習功能，針對目前越來越多的線序情況，大大提高了生產效率，降低了設備投入成本，在提升效率的前提下還保證了IL、RL測量的可靠性與準確性。
主要優勢
RL免纏繞測試，IL、RL和極性檢測，單通道測試時間低至1.5S
支持各類光學器件測試光纖極性
多芯光纖IL.RL和極性三合一自動測試
節約工位，生產測試效率提升6倍以上
豐富且可互換，高可靠性探測器適配器接頭
支持PC段控制軟件，自動保存測試數據報告，支持遠程網絡控制
主要應用
跳線、連接器性能檢測
光無源器件性能檢測
自動化跳線生產線搭建

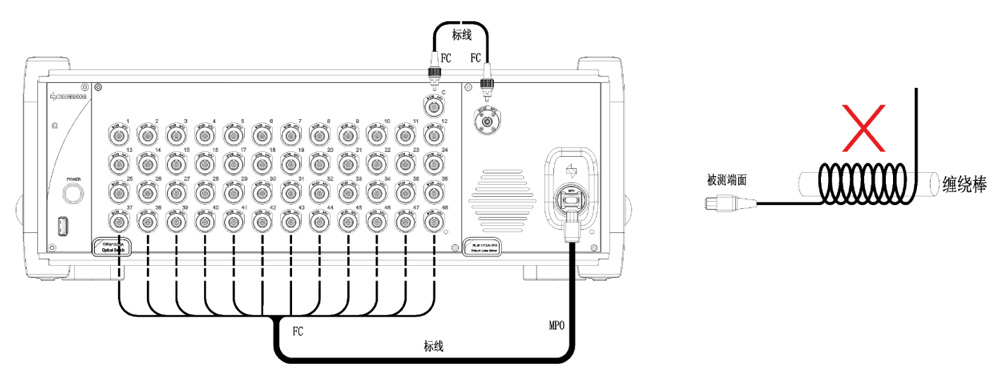

RL免纏繞測試，IL、RL和極性檢測，單通道測試時間低至1.5S
基于光時域檢測原理實現回波損耗免纏繞測試。采用高速采樣設計和軟件優化算法，插入損耗、回波損耗和極性檢測單通道低至1.5S（快速模式）。
支持各類光學器件測試光纖極性
基于維度科技對光學鏡頭的多年研究，實現了超大的感光判斷區域，區域范圍內光學器件的極性學習都可以輕松自定義并完成。
 |

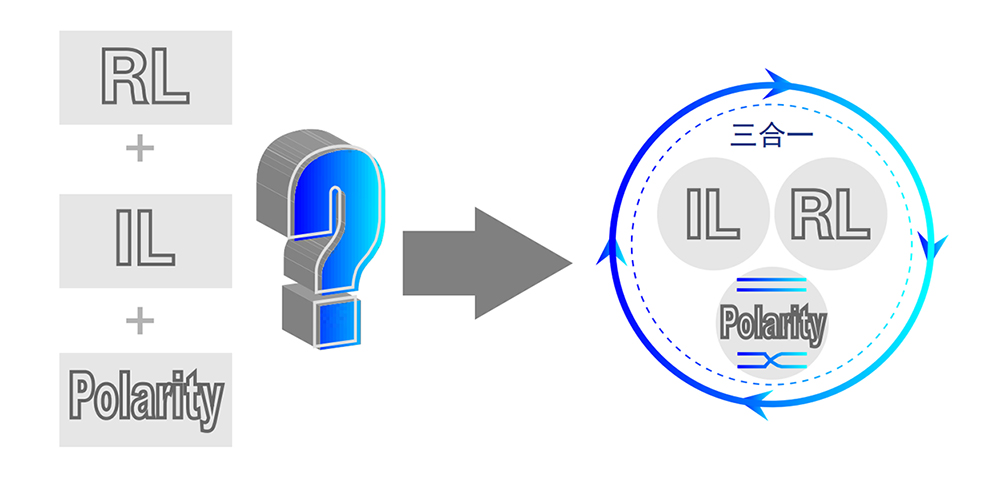

多芯光纖IL、RL和極性三合一自動測試

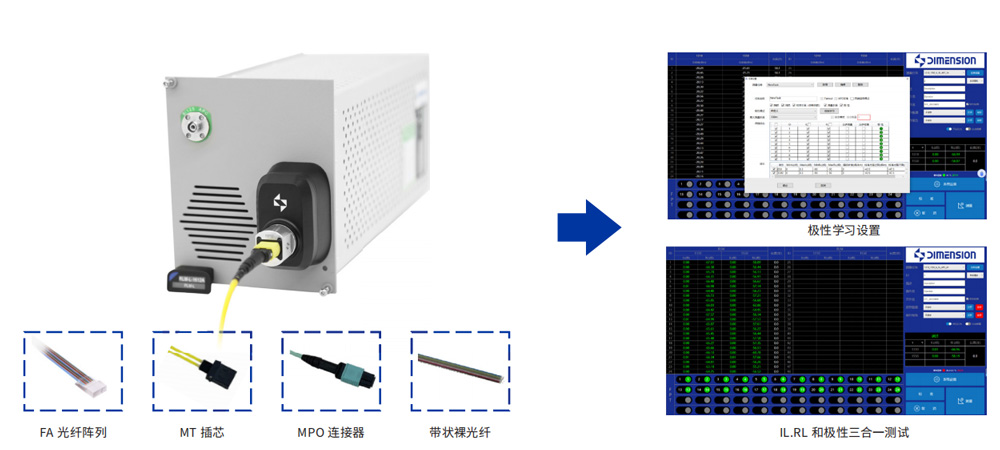

多通道極性插回?fù)p測試儀可以快速實現免纏繞的多芯光纖跳線回?fù)p測試和插入損耗測試，同時可以實現多芯光纖的極性檢測，真正實現了損耗和極性的三合一自動測試。
 |
節約工位，生產測試效率提升6倍以上

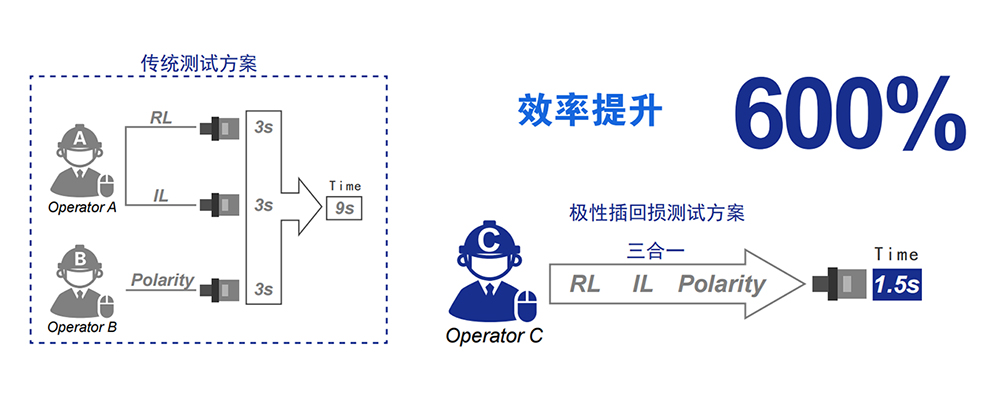

多通道極性回?fù)p測試儀可實現IL,RL,Polarity同時自動測試，省去了員工在測試IL/RL和極性之間多次插拔切換測量跳線和設備。單通道IL,RL, Polarity同時測試時間低至1.5S（快速模式）。測試效率提升600%以上，同時還可降低客戶設備投入成本。
豐富且可互換，高可靠性探測器適配器接頭

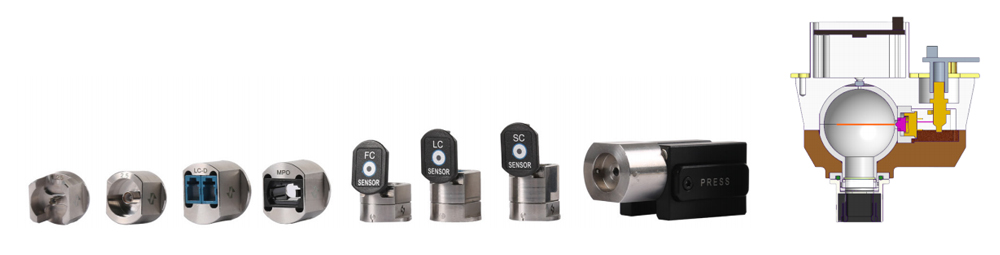

為滿足客戶的不同需求，開發了一系列豐富且可互換、高可靠性探測器適配器接頭，使用方便，一次測試損耗與極性，無需重復插拔。
支持PC端控制軟件，自動保存測試數據報告，支持遠程網絡控制

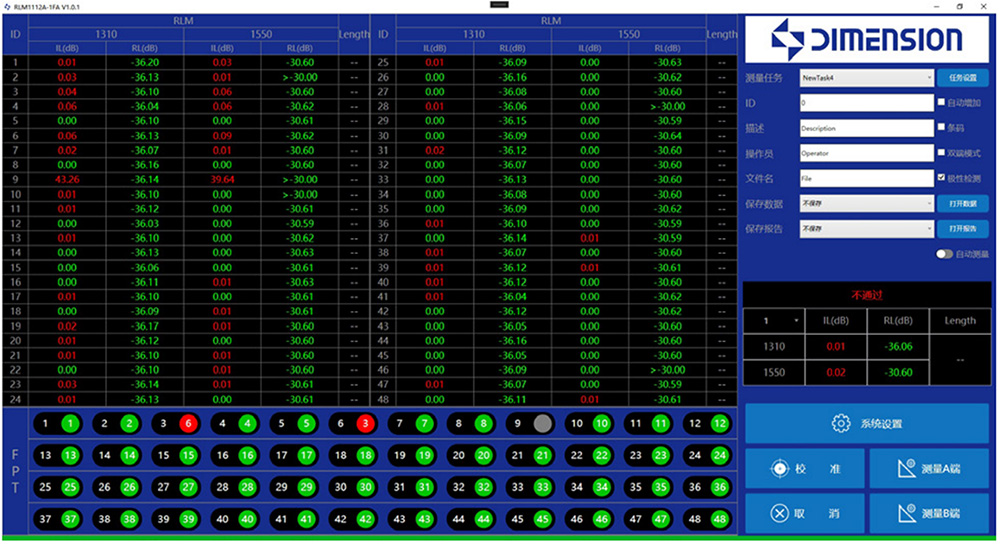

擁有簡潔明了的軟件UI設計，用戶可自定義設置測試報告，可自動保存、上傳測試數據以及報告。
性能參數

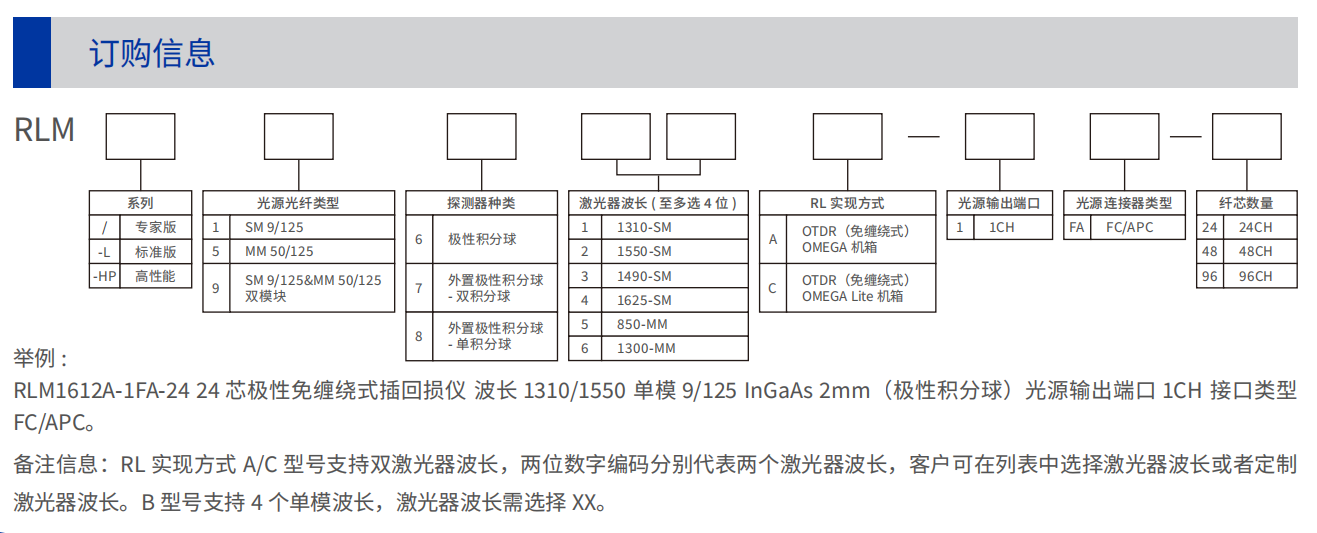

| 產品基本型號 | RLM-HP-1612A-1FA-24 | RLM-HP-5656A-1FA-24 | RLM1612A-1FA-24 | RLM5656A-1FA-24 | RLM-L-1612A-1FA-24 | RLM-L-5656A-1FA-24 | |
| 產品系列 | 高性能 | 高性能 | 專家版 | 專家版 | 標準版 | 標準版 | |
| 光源 | 光纖類型 | SM 9/125 | MM 50/125 | SM 9/125 | MM50/125 | SM 9/125 | MM 50/125 |
| 光源波長 | 1310/1550nm | 850/1300nm | 1310/1550nm | 850/1300nm | 1310/1550nm | 850/1300nm | |
| 光源類型 | Laser | LED/Laser | Laser | LED/Laser | Laser | LED/Laser | |
| 環通量標準 | NA | IEC-61280-41 | NA | IEC-61280-4-1 | NA | IEC-61280-41 | |
| 插損 | 插損穩定性 | 168h,±0.02dB | ±0.01dB(<0.5H) ±0.02dB(<8H) | ±0.02dB(<0.5H) ±0.03dB(<8H) | |||
| 重復性 | ±0.02dB | ||||||
| 插損測試精度 | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | 0-1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB | |
| 回?fù)p | 回?fù)p測試范圍 | -30～-80dB | -15～-60dB | -30～-80dB | -15～-60dB | -30～-72dB | -15～-55dB |
| 回?fù)p測試精度 | -30～-70dB:±1.0dB -70～-75dB :±2.0dB | -15~-60dB | -30～-70dB:±1.0dB -70~-75dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | -30~-65dB:±1.0dB -65～-70dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | |
| 其它 | 光纖長度(最短) | DUTRL(兩端)<-50dB:0.7米 DUTRL(兩端)>-50dB:1.5米 | |||||
| 單次測量時間 | <18s(快速模式:SM MPO12<18S;MM MPO12<21S) | ||||||
| 顯示分辨率 | 0.01dB | ||||||
| 主機 部分 | 工作電源 | AC90~260V/50HZ | |||||
| 開機穩定時間 | 30分鐘(存儲與使用溫度一致)90分鐘(存儲與使用溫度不一致) | ||||||
| 工作溫度 | 10°℃~40℃ | ||||||
| 存儲溫度 | 40℃~70℃ | ||||||
| 尺寸 | ALPHA機箱:359mm×274mm×115mm;OMEGA機箱:462mm×374mm×171mm | ||||||
