維度科技推出的FreeDesign智能儀器開發平臺提供1機箱+N模塊的組合方式，助力用戶簡單高效的自主開發、搭建多種類測試測量?jī)x表與系統。FreeDesign可集成多種測量模塊于一體，在如PC主機大小一般的機箱內即可完成大量通用測試模塊的自定義組合集成。是科研系統與自動化產品測試中縮短長期投入與提升效率的開發利器。

FreeDesign可以應用在哪？ FreeDesign提供 了 高性能、高精度、高自由度的 測試 方法； 可以 滿足 各種測試場景的需求，并給您提供最廣闊的創作空間。 自主開發測試儀器儀表 工業自動化實時生產監測 高校與實驗室科研

? 硬件架構分離設計：平臺采用核心板+背板+功能測試模塊的硬件架構設計，核心板和功能測試模塊采用標準USB協議進行通信
? 平臺+模塊化設計，多應用、可擴展：平臺+模塊化設計，兼容多種光學性能測試模塊，配置靈活，易擴展
? 可熱插拔：機箱內置槽位識別，上電控制等功能，支持熱插拔
? 控制方式多樣：模塊控制板提供USB、SPI、串口等多種控制接口
? 控制與自動化：平臺支持網絡、USB控制，多種測試儀器編程協同工作組建自動化測試系統
? 配置與性能：OMEGA測試平臺采用Intel Skylake-U架構，板載酷睿i5 CPU。 ALPHA測試平臺采用ARM+linux架構，內置觸摸顯示屏，支持按鍵和觸摸控制，靈活方便
? 槽位豐富：OMEGA提供11個槽位和最多10個功能模塊控制，ALPHA提供雙槽位和雙功能模塊控制
? 工業設計：OMEGA采用標準19英寸3U機箱設計，適用機架安裝或者桌面測試
? 模塊供電：模塊支持24V/2A供電，可以為功能模塊提供48W供電支持

產品介紹

相比OMEGA 1.0，OMEGA 2.0 增加了高分辨率觸摸屏，用戶可直接在平臺上查看狀態、切換功能和操作模塊，無需額外的PC上位機或顯示器，實現更便捷的現場控制與調試。

②支持SCPI指令，編程更便捷

OMEGA機箱

大容量智能儀器開發機箱

OMEGA LITE機箱

小型化智能儀器開發機箱

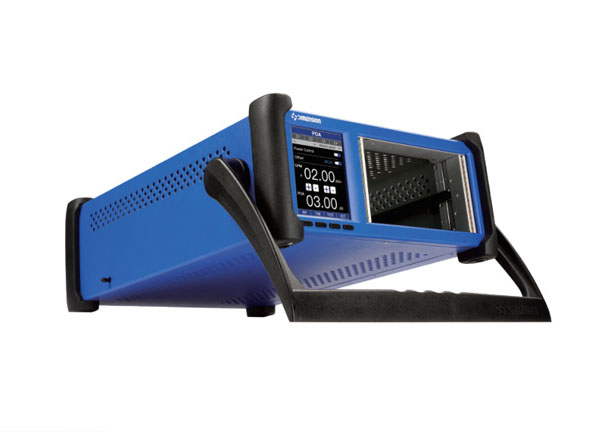

ALPHA是一款緊湊型可編程的雙槽位通用光學測試平臺， 采用ARM+linux架構，內置3.5'' 觸摸顯示屏，自帶GUI，支持按鍵和觸摸控制，可以快速簡單進行準確的測量，不需要另加PC等控制設備，靈活方便。ALPHA機箱內置重力感應器，支持橫屏和豎屏放置。非常適用于實驗室或者小型自動化生產測試環境規格指標。

模塊

在FreeDesign測試平臺上，用戶能夠使用任何兼容USB協議且按規格尺寸封裝的功能模塊。您可以采用維度科技已有的模塊搭建測試系統，也可以采用自主設計的方式。維度科技的模塊升級優化服務將會一直陪伴您，我們一直在堅持創新和開發，優化現有模塊并拓展新功能，以適應日益復雜的測試需求和場景。

機箱定制服務

OMEGA及OMRGA LITE尺寸均按照標準3U19″設計，非常適合搭建大型測試系統工作平臺，用戶可按照需求定制適合機柜式尺寸的型號。

模塊自主開發

在FreeDesign機箱的基礎上，我們推薦用戶自主設計模塊時采用單插槽/雙插槽的方式進行封裝，在適合裝配組合的同時，合理利用機箱的空間。單插槽/雙插槽模塊尺寸為：265mm×130mm×35/70mm。如有需要，您可以按照實際情況設計占據多槽位的模塊。

CONTROLLER軟件

Omega系列測試機箱使用OmegaController軟件實現各模塊的PC端顯示與控制，可將功能不一的模塊在PC端軟件中進行數據的快速采集處理，并與用戶進行快捷交互式測量。 客戶亦能參考維度提供的算法將定制或自主開發的模塊加入OmegaController操作系統，在操作系統的控制下，可進行開發驗證、生產監控等特定需求。 Alpha系列測試機箱同樣可以使用AlphaController軟件在PC端操作測試任務，通過軟件可以輕易實現多個測試平臺之間的互聯，開發您的智能測試系統 。

云端測試系統

為您搭建未來般的云上測試網

基于5G網絡和云數據的全面發展，F(xiàn)reeDesign支持云端測試功能。用戶只需將每一臺設備的物理地址錄入網絡系統，使用標準軟件進行登錄設置，即可遠在千里之外操縱每一臺測試儀器。儀器的測試數據可以上傳至云數據儲存中心，工程師在任意一臺連接專網的計算機上都可以對該數據進行分析處理，實現測試設備的云網絡互聯。
