BERT800 800G誤碼儀

產品詳情


產品概述

光通信以低傳輸損耗、大信息容量及高傳輸速率等優勢，成為通信技術核心，光模塊應用愈發廣泛。但傳輸速率提升使高速光通信系統面臨信號衰減、色散加劇等問題，誤碼率上升影響通信質量，精確評估光模塊誤碼性能至關重要。維度科技推出的 BERT800誤碼儀系列，支持800GbE 標準，為高速光收發器模塊光電信號檢測與異常模擬提供高精度、低成本方案，滿足批量生產、性能驗證及可靠性測試等檢測需求。該系列采用模塊化設計，通用控制板搭配定制接口板，構建靈活全面的測試平臺，可精準測誤碼率、配置參數、監控狀態。此外，其提供通用型與便攜型兩種選擇，能靈活適配不同應用場景，無論是批量生產中的高效檢測，還是性能與可靠性驗證環節的細致測試，均可輕松應對，為光模塊研發生產提供堅實技術支撐。

主要優勢

· 采用控制板和可更換的接口板方式,降低長期使用成本

· 配置靈活、支持800G OSFP、OSFP-DD、OSFP28等不同封裝的收發器模塊

· 支持800GbE 到100GbE

· 可選擇生產型和便攜型,適用于批量生產、性能驗證、可靠性測試等

· 采用優化的PHY芯片和光模塊散熱設計

· 提供標準的通訊協議、可以方便地與測試系統整合

· 支持NRZ/PAM4,多種PRBS碼型可選

· 支持FEC、支持多種均衡方式

· 不需要高速線纜

· 簡潔的用戶界面

主要應用

· 800G-100G光收發器模塊的批量生產

· 高速光收發器模塊的研發和驗證

靈活經濟的測試系統，降低使用成本

BERT 800 系列誤碼儀采用控制板和接口板組合，構建靈活和經濟的誤碼測試系統。通過更換接口板可以測試OSFP，QSFP-DD,OSFP28 等不同封裝的光收發器模塊。經過高頻設計優化的 BERT 800 系列誤碼儀在保障高頻數據傳輸性能的同時，控制了易損耗部件的成本。當光模塊連接器的測試次數達到使用壽命時，只需要單獨更換相應的接口板，有效降低了長期使用的成本。


豐富的測試選項

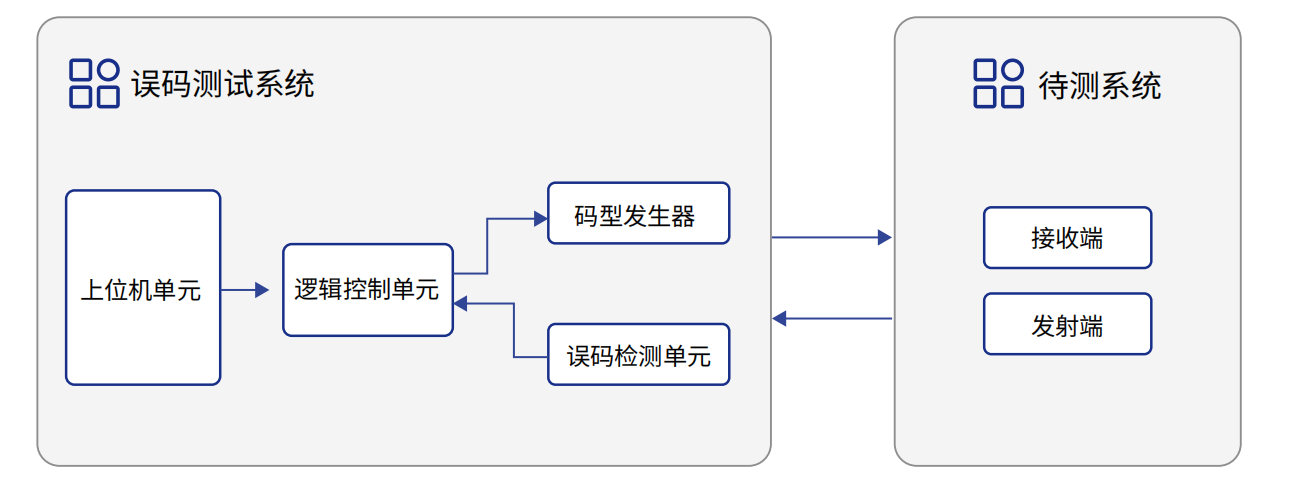

維度 BERT 800 采用上位機系統控制碼型發生器和誤碼檢測單元,檢測待測的 800G-100G 光收發器模塊的信號完整性。本系統支持 NRZ和 PAM4 等不同的編碼模式,多種偽隨機碼碼型可選,主要有PRBS7、PRBS9、PRBS21、PRBS23、PRBS31和 PRBS58 等。

封裝類型	測試板類型	支持的部分光模塊
OSFP	OSFP	112G/800G PAM4OSFP, 56G/400G PAM4 OSFP
QSFP-DD/28	QSFP-DD/28	112G/800G PAM4 QSFP-DD,56G/400G PAM4 QSFP-DD,QSFP28SR4

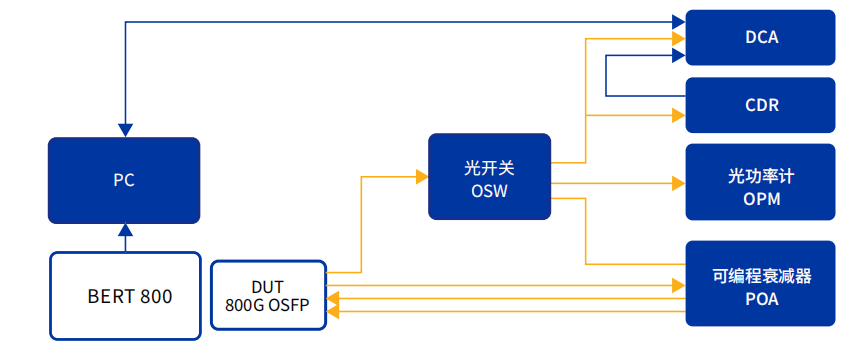

應用廣泛

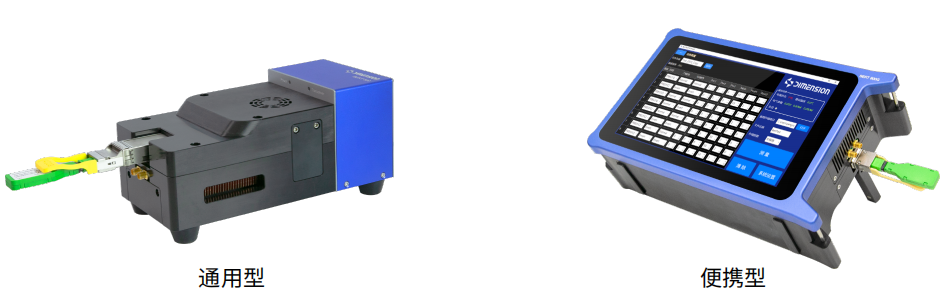

維度科技BERT 800系列產品包含生產型和便攜型，適用于光模塊的批量生產、性能檢測、可靠性驗證、現場應用等不同場合。有完善PHY芯片和光模塊的散熱設計，可以長期穩定可靠地工作。維度科技BERT 800誤碼儀系列提供標準的通訊協議，可以方便地整合到客戶的測試系統，滿足客戶個性化的測試要求。便攜型的BERT800配置獨立的控制器和電源，續航時間超過8小時，滿足在數據中心等移動應用場合的需求。

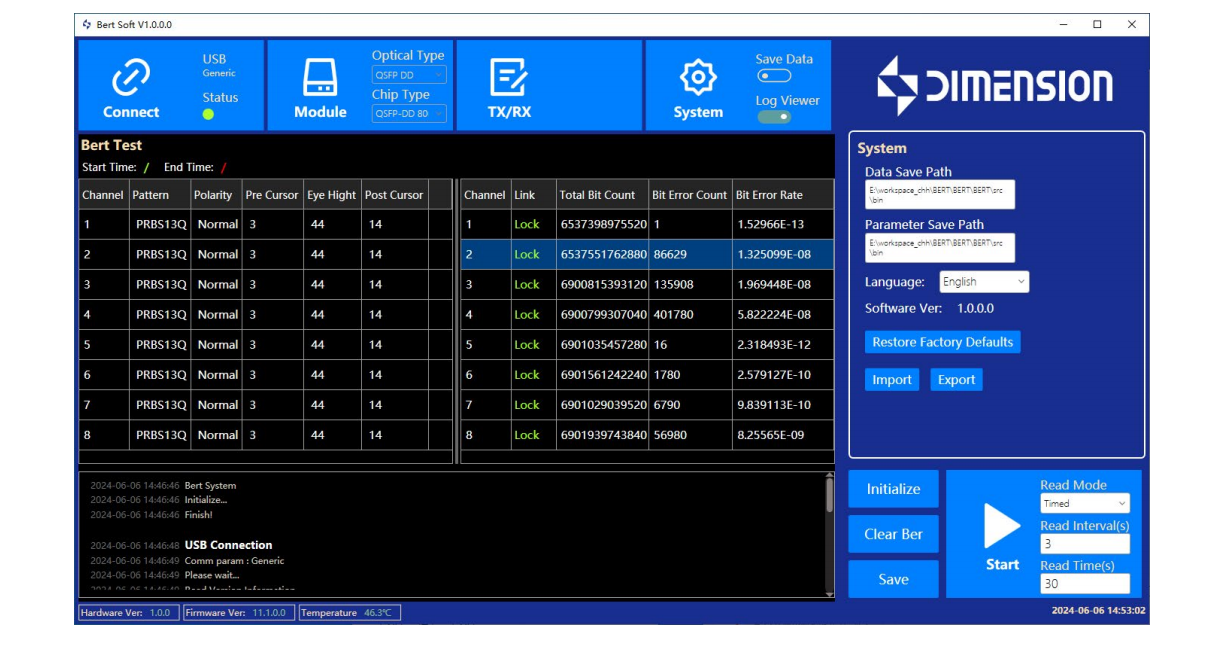

BERT800 PC界面

BERT800 眼圖

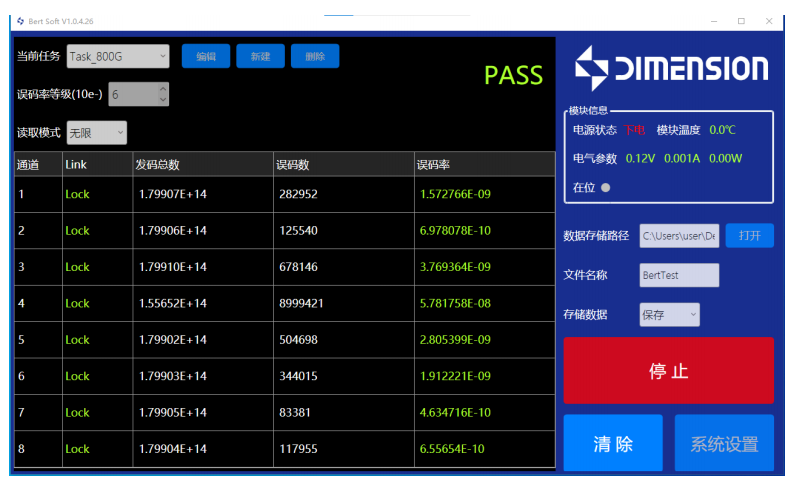

BERT800 便攜式界面


性能參數

規格	參數
模式	800G BASE-R；400G BASE-R；200G BASE-R；100G BASE-R
調制方式	NRZ/PAM4
光模塊接口	QSFP DD, OSFP, QSFP28
每通道數據速率	PAM4: 53.125GBaud；NRZ：25.78125Gbps
碼型	SSPRQ, PRBS58, PRBS31, PRBS23, PRBS15, PRBS9, PRBS7, PRBS31Q, PRBS23Q, PRBS15Q, PRBS13Q, RS-FEC
輸出信號幅度	200~950mVpp
支持單時鐘	/2~/1024
模塊供電電壓	3.3V
模塊最大供電電流	10A
通訊模塊接口	I2C,≤400K
整機通訊接口	USB,RS232,TCP/IP RJ45
供電電壓	通用型24V/3A；便攜型20V/5A
尺寸(長x寬x高)	通用型：215mm104mm90mm；便攜型：303mm184mm90mm
重量（公斤）	通用型：2.0KG；便攜型：5.2KG
工作溫度	5℃至40℃
存儲溫度	-20℃至70℃
相對濕度	20%至85%
功率	220/240Vac, 50W

訂購信息
