CR600 60Gbaud 光電時鐘恢復單元

產品概述

維度 CR600 光電時鐘恢復單元支持 NRZ 和 PAM4,可在 60Gbd 范圍內提供光電時鐘信號的恢復。系統集成了單多模一體的光電轉換和時鐘恢復電路，可同時應用于電學和光學應用。滿足高靈敏度和低固有抖動的要求，測量精度優良。提供簡潔的用戶界面，便于設定和使用。維度 CR600 光電時鐘恢復單元為計算機系統測試、光通訊系統測試、標準符合性驗證提供了性能優良、高可靠性和成本可控的光電時鐘恢復的選擇。

主要優勢

· 支持NRZ和PAM4信號，速率可高達120Gbps

· 輕巧便攜，簡單易用

· 整合OE和時鐘恢復設計

· 支持單模和多模光信號,靈敏度都小于-10dBm

· 超低隨機抖動<250 fs RM

主要應用

· 光電模塊

· 子系統的時鐘提取

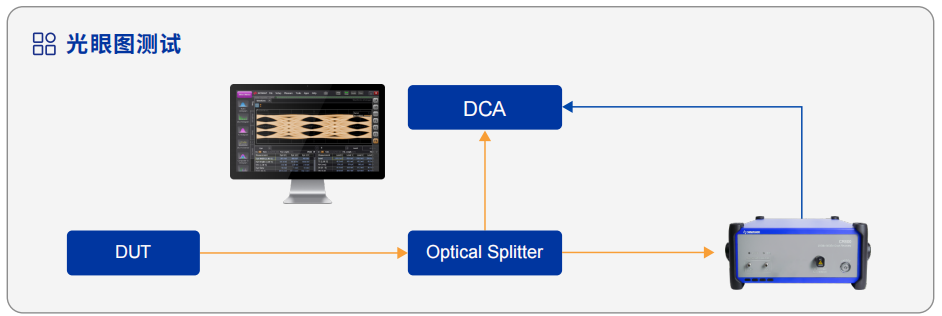

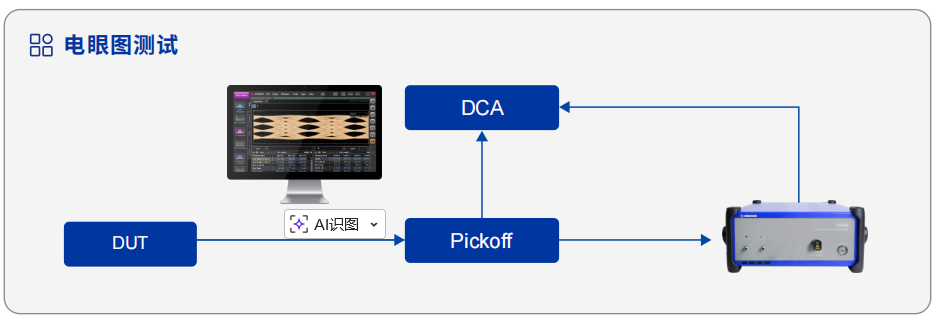

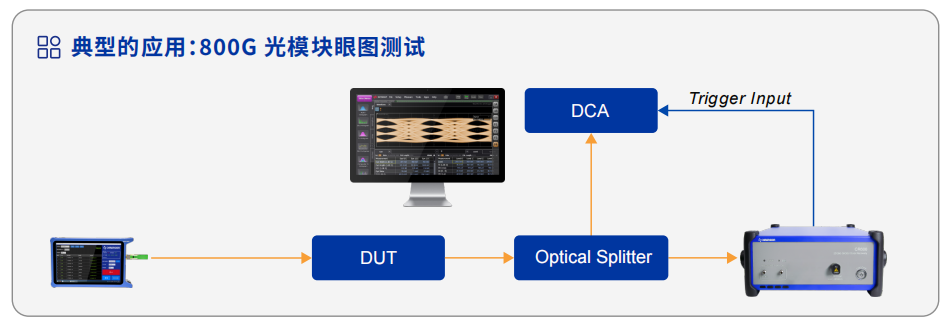

· 眼圖測試

設備面板介紹

用戶界面

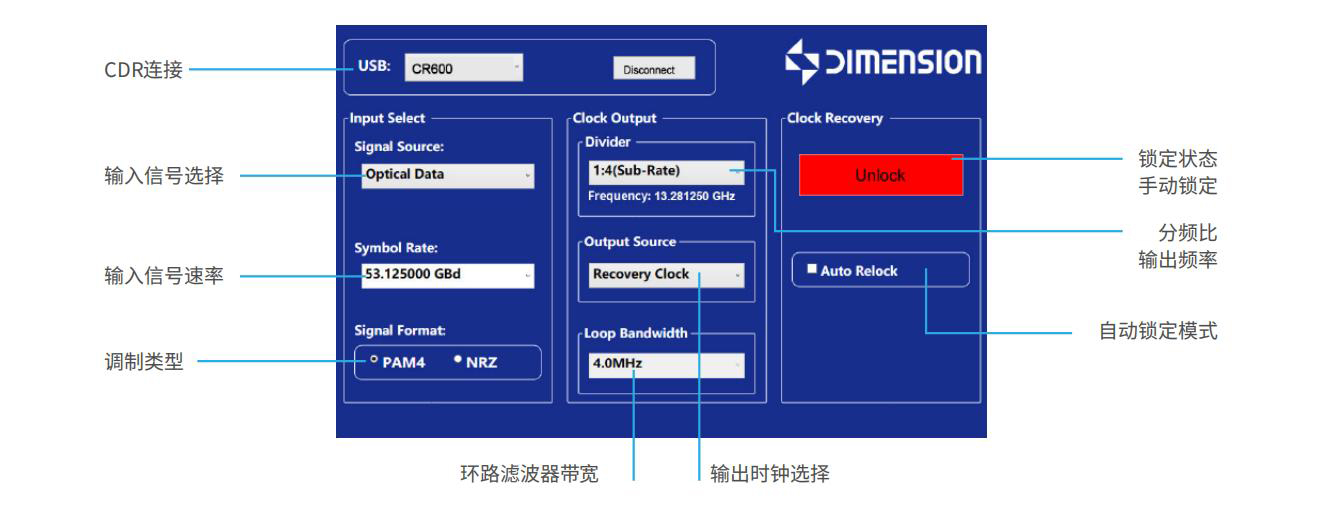

CR600 提供簡潔的用戶界面，方便參數的的設定和選擇、直觀展示時鐘恢復單元的工作狀態和相關的參數。

通訊協議

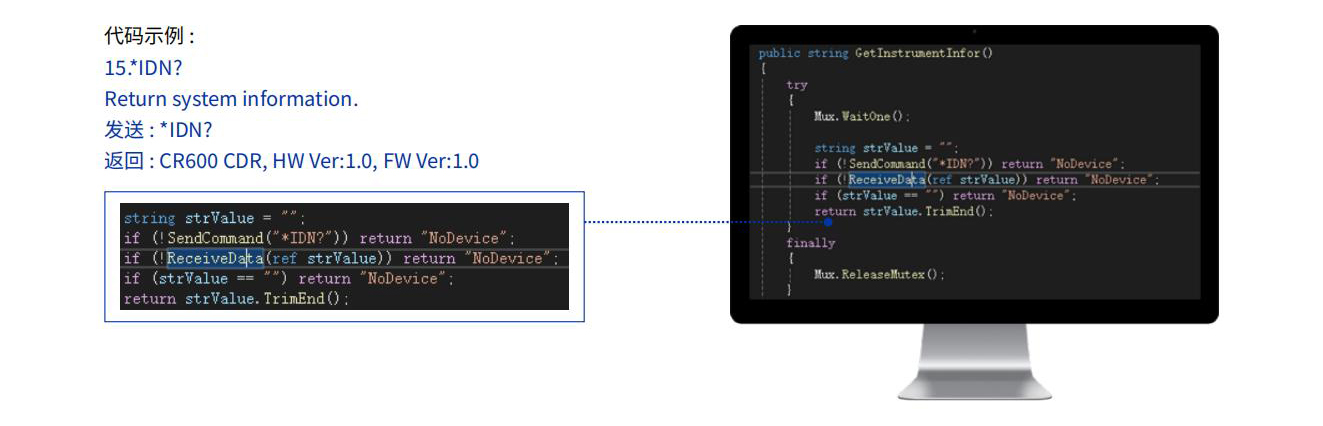

CR600 提供完善的通信協議,方便用戶通過 USB 端口設置各項參數、讀取 CR600 的工作狀態。提供程序示例,用戶可以方便地將 CR600 整合到測試系統內。

參數性能

電口指標
時鐘恢復速率范圍	24-30 Gbaud, 48-60 Gbaud
支持調制類型	NRZ/PAM4
OE數據輸出接口	2.92 mm female, 50 Ω
OE數據輸出幅度	400 mVpp @ 56 GBd
數據輸入電接口	2.92 mm female, 50 Ω
數據輸入最大幅度	600mVpp 56 GBd
時鐘輸出電接口	2.92 mm female, 50 Ω
時鐘輸出幅度（差分）	700 mVpp @ 26.56GHz
時鐘輸出幅度（差分）	100 mVpp @ 56 GBd
恢復時鐘分頻比	1/2、1/4、1/8、1/16、1/32、1/64
恢復時鐘隨機抖動	<230 fs @ 13.28GHz
環路濾波器帶寬	4 MHz
標準信號	± 100ppm
自動鎖定	Yes
內部時鐘輸出	Yes
時鐘差分輸出	Yes
光口指標
時鐘恢復速率范圍	24-30 Gbaud, 48-60 Gbaud
接收機靈敏度	-12 dBm @ 53.125 Gbaud PAM4 SM -10 dBm @ 53.125 Gbaud PAM4 MM
光信號類型與模式	單模，多模
輸入波長范圍	820-1650nm
光接口回波損耗	16 dB
光連接器類型	SM: FC/PC 9/125 um MM: FC/PC 62.5um
其他指標
工作溫度	10℃ to+40℃ (50°F to+104°F)
工作電壓（外置適配器）	5V
最大相對濕度	95%
通信接口	USB、LAN
最大功率	6W
