產品詳情
產品概述
SANA MINI單芯光纖端面干涉儀是維度科技研發的便攜式非接觸式干涉儀，該干涉儀有著極小體積的同時還能對單芯光纖連接器、裸光纖、裸插芯進行光纖端面幾何參數的測試。獨具匠心的設計使得我們在極小的SANA mini上實現了SANA的全部功能，并使得端面幾何檢測走向了便攜測試的時代。
主要特性
體積小巧
自動居中光纖
PC 與 APC 切換簡單便捷
具備多種高精度測試夾具
主要應用
用于拋光和組裝過程中檢查光纖插芯，跳線，尾纖和裸光纖。

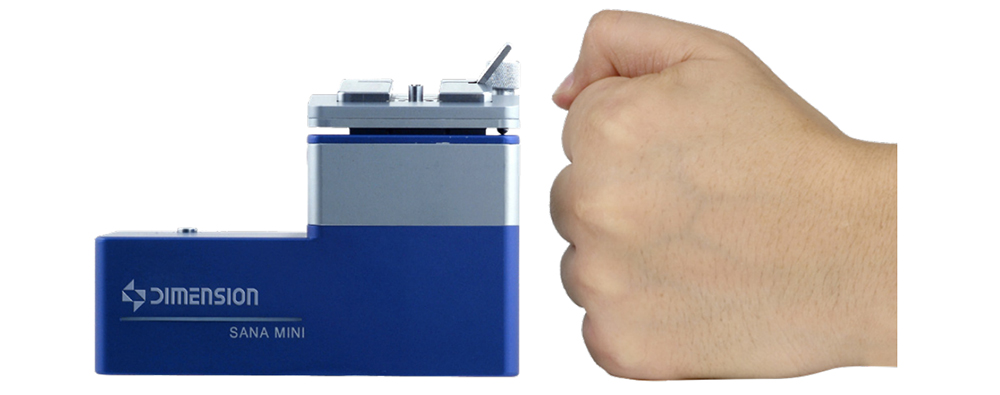

無與倫比的便捷與輕巧
體積小，尺寸僅為 L120 * W53 * H80 (mm) 重量僅 0.8kg 精巧的外形設計 USB 連接電腦通信與供電，無需外接電源。
自動保持數據表和三維圖報告

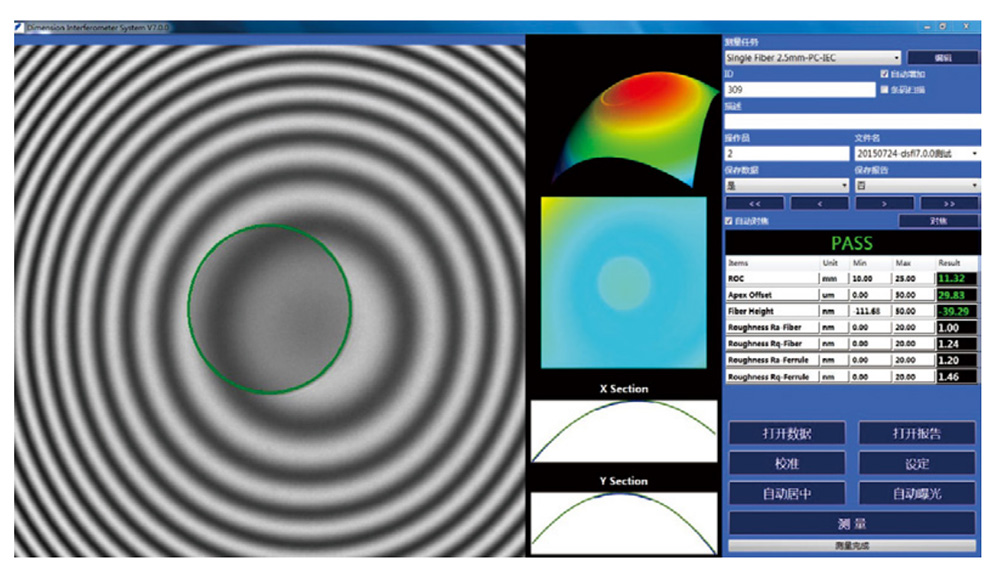

SANA MINI 干涉儀測量軟件界面直觀明了，具備中英文直接切換功能；逼真的3D還原能力，使用戶能直觀的判斷出光纖端面狀況，同時生成表面粗糙度圖和頂點剖線圖，數據報表和三維圖報告便于自動分析和保存。
便利的操作性能

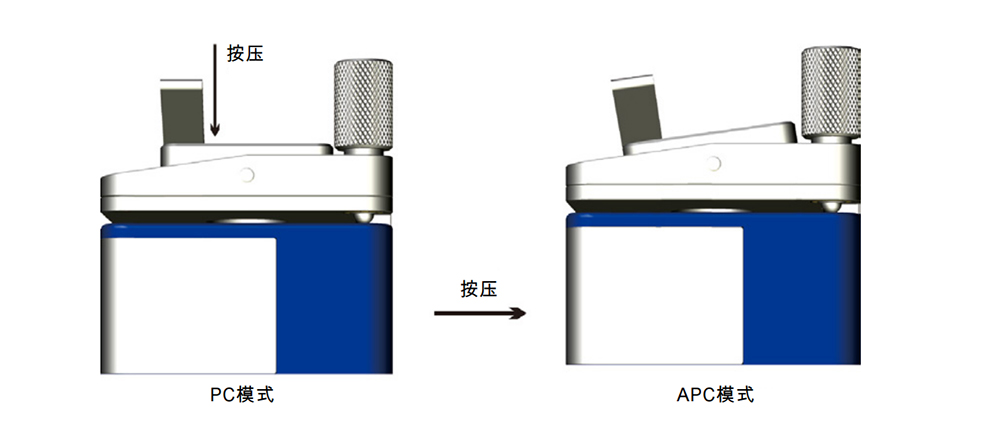

調焦手柄與產品插入位置在同 一側，非常方便人員的操作。 精巧的結構設計使得 APC 與 PC 測試時僅需按壓一次便可完成切換。
匠心獨具的夾具設計
配備高精度的測試夾具分別為 2.5mm 以及 1.25mm 通用夾具； 2.5mm 通用夾具可用于測試 FC/PC、SC/PC、ST/PC、E2000/PC、DIN、FC/APC、SC/APC 等； 1.25mm 通用夾具可用于測試 LC/PC、MU/PC、LC/APC 等； PC/APC 切換簡單便捷。
強大的測試性能
配以維度科技開發的功能強大的測試軟件，SANA MINI 可以精確測量光纖連接器 3D 參數并立體展現端面狀況。SANA MINI 通過 Telcordia 認證，測試結果準確可靠。
性能參數
| 測量參數 | 測試范圍 | 重復性 | 再現性 |
| 曲率半徑*(mm) | 3 to flat | 0.10% | 0.20% |
| 光纖高度*(nm) | -160~+160 | +/-1 | +/-2 |
| 頂點偏移*(um) | 0~200 | +/-0.5 | +/-1.5 |
| APC角度*(°) | 0(PC)或8(APC) | 0.02 | 0.03 |
| 測量速度(秒) | 1.5s | ||
| 光源 | 紅光LED | ||
| 重量 | 0.8kg(主機) | ||
| 體積 | 120mmX53mmX80 mm | ||
